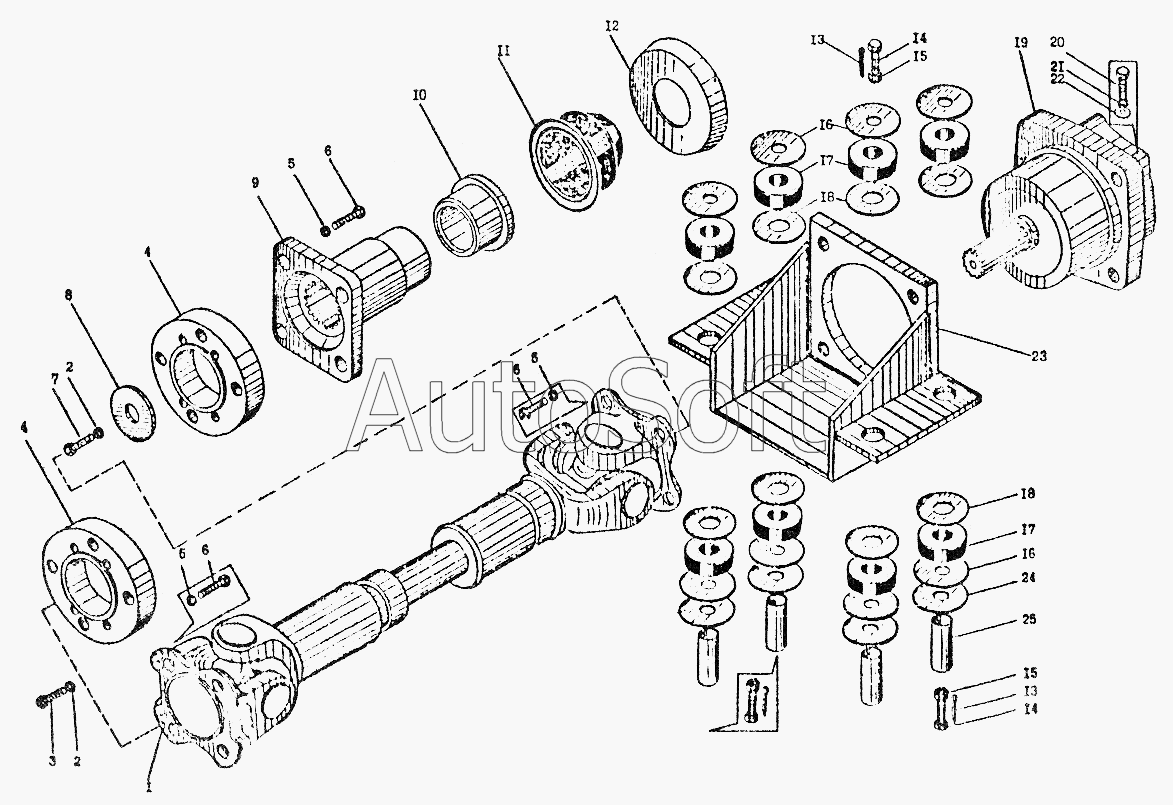

Каталог запасных частей к технике: Автокран КС-3574 (2002). Привод насоса КС-3574.14.000
1
2
2
3
4
4
5
5
6
6
6
7
8
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***Д | Вал карданный | |
| 2 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 3 | К***3 | Болт | |
| 4 | К***1 | Проставка | |
| 5 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 6 | К***2 | Болт | |
| 7 | [***] | Болт М12-8gх30.46.20.019 ГОСТ7796-70 | |
| 8 | К***6 | Шайба | |
| 9 | К***7 | Фланец | |
| 10 | К***7 | Втулка | |
| 11 | К***4 | Муфта | |
| 12 | К***8 | Отбойный диск | |
| 13 | [***] | Шплинт 4х25.019 ГОСТ397-79 | |
| 14 | [***] | Болт 2М16-8gх100.46.20.019 ГОСТ7798-70 | |
| 15 | [***] | Гайка М16.5.019 ГОСТ5918-73 | |
| 16 | К***7 | Шайба | |
| 17 | К***5 | Подушка | |
| 18 | К***6 | Шайба | |
| 19 | 3***3 | Насос | |
| 20 | [***] | Болт М16-8gх50.46.20.019 ГОСТ7798-70 | |
| 21 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 22 | [***] | Шайба 16.01.019 ГОСТ13463-77 | |
| 23 | К***0 | Кронштейн | |
| 24 | К***1 | Шайба | |
| 25 | К***1 | Втулка |
