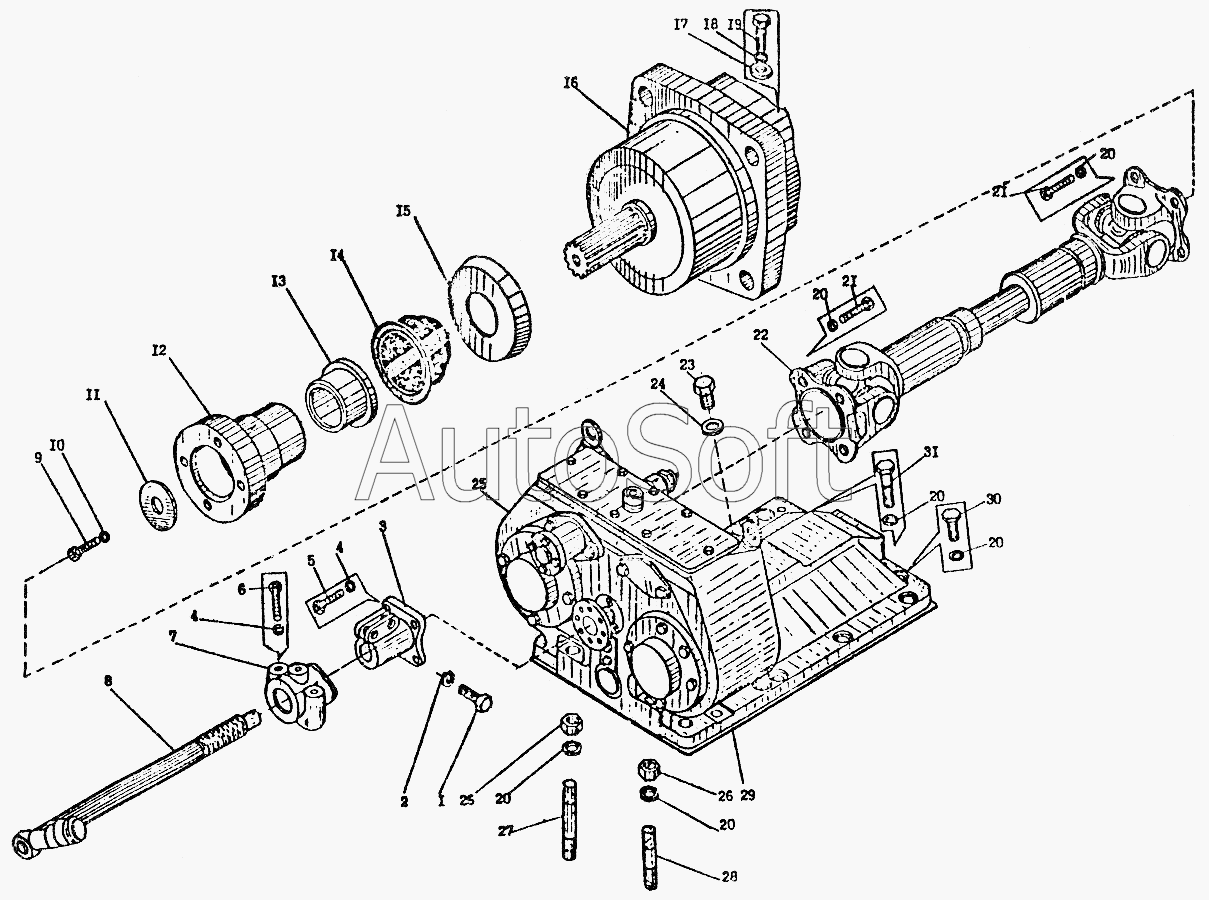

Каталог запасных частей к технике: Автокран КС-3574 (2002). Привод насоса КС-3574К.14.000
16
31
30
29
28
27
26
25
25
24
23
22
21
21
20
20
20
20
20
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Болт М12х1,25х35 | |
| 2 | 1***3 | Шайба пружинная 12 | |
| 3 | 1***6 | Фланец стяжной регулировочный | |
| 4 | 1***3 | Шайба пружинная 10 | |
| 5 | 1***1 | Болт М10х1,25х25 | |
| 6 | 1***1 | Болт М10Х1,25х65 | |
| 7 | 1***6 | Кронштейн опоры промежуточной тяги в сборе | |
| 8 | К***4 | Тяга промежуточная с головкой | |
| 9 | [***] | Болт М12-8gх30.46.20.019 ГОСТ7796-70 | |
| 10 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 11 | К***6 | Шайба | |
| 12 | К***3 | Фланец | |
| 13 | К***7 | Втулка | |
| 14 | К***4 | Муфта | |
| 15 | К***8 | Отбойный диск | |
| 16 | 3***3 | Насос | |
| 17 | [***] | Шайба 16.01.019 ГОСТ13463-77 | |
| 18 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 19 | [***] | Болт М16-8gх65.46.20.019 ГОСТ7798-70 | |
| 20 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 21 | К***2 | Болт | |
| 22 | К***0 | Вал карданный | |
| 23 | К***6 | Пробка | |
| 24 | К***7 | Шайба | |
| 25 | К***0 | Коробка отбора мощности | |
| 26 | К***1 | Гайка | |
| 27 | К***1 | Шпилька | |
| 28 | К***5 | Шпилька | |
| 29 | 1***4 | Прокладка | |
| 30 | 1***1 | Болт М10х1,25х30 | |
| 31 | 1***1 | Болт М10х1,25х60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
