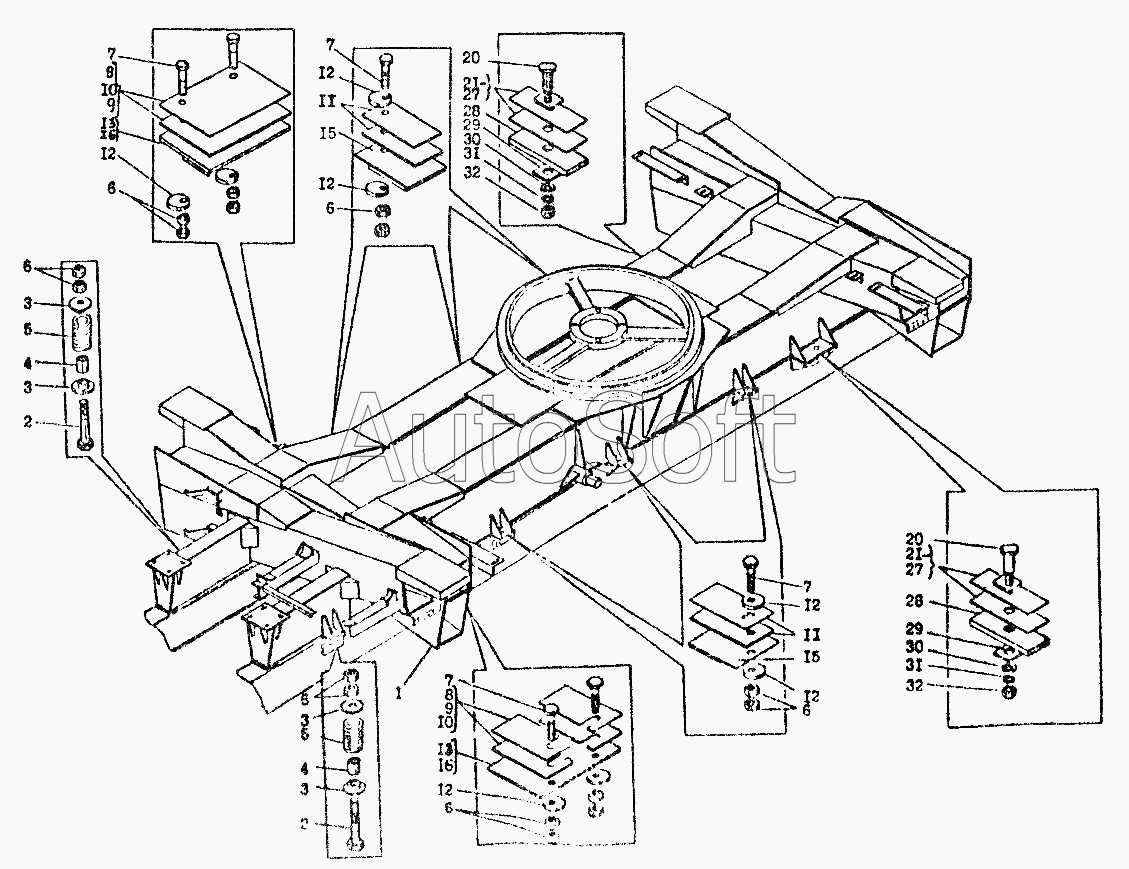

Каталог запасных частей к технике: Автокран КС-3574 (2002). Установка рамы КС-3574.30.000-01
15
15
32
32
31
31
30
30
29
29
28
28
27
27
27
26
26
25
25
24
24
23
23
22
22
21
21
21
20
20
16
16
1
13
13
12
12
12
12
12
12
11
11
10
10
9
9
8
8
7
7
7
7
6
6
6
6
6
6
5
5
4
4
3
3
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Рама | |
| 1 | К***0 | Рама | |
| 2 | К***1 | Болт | |
| 3 | К***1 | Втулка | |
| 4 | К***1 | Проставка | |
| 5 | К***1 | Пружина | |
| 6 | К***1 | Гайка | |
| 7 | К***3 | Болт | |
| 8 | К***5 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Прокладка | |
| 11 | К***1 | Прокладка | |
| 12 | К***6 | Шайба | |
| 13 | К***0 | Прокладка | |
| 15 | К***0 | Прокладка | |
| 16 | К***2 | Прокладка | |
| 20 | К***8 | Болт | |
| 21 | К***4 | Проставка | |
| 22 | К***1 | Проставка | |
| 23 | К***2 | Проставка | |
| 24 | К***3 | Проставка | |
| 25 | К***4 | Проставка | |
| 26 | К***5 | Проставка | |
| 27 | К***6 | Проставка | |
| 28 | К***7 | Проставка | |
| 29 | К***9 | Шайба | |
| 30 | [***] | Шайба 24.02Ст3пс5.019 ГОСТ11371-78 | |
| 31 | [***] | Шайба 24.65Г.019 ГОСТ6402-70 | |
| 32 | [***] | Гайка М24-7Н.5.019 ГОСТ5915-70 |
