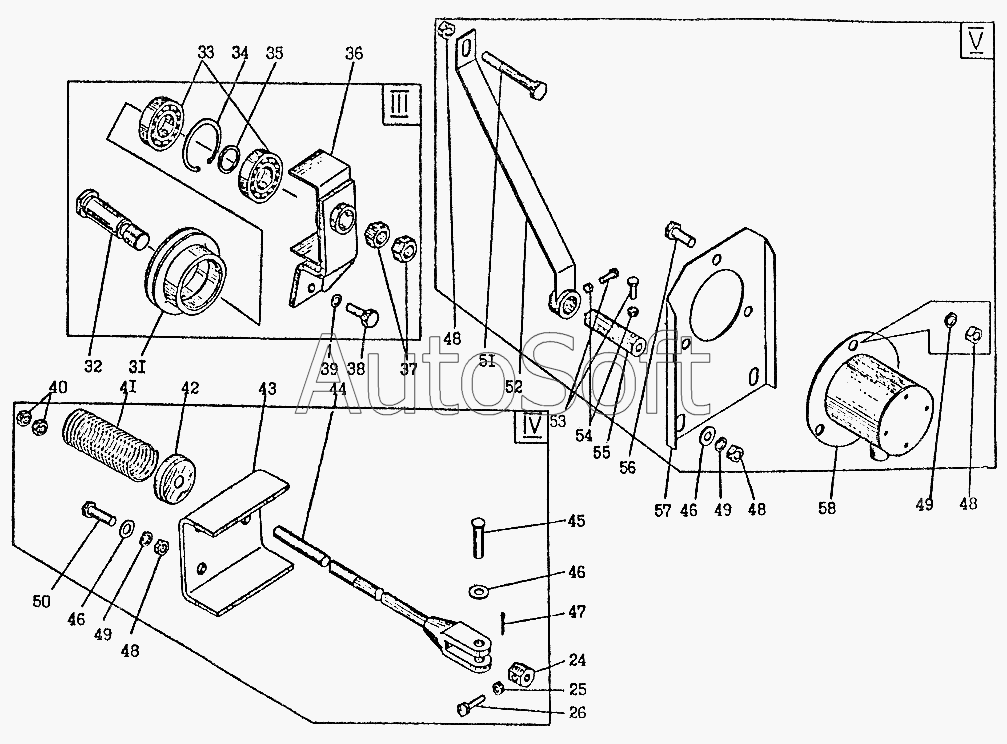

Каталог запасных частей к технике: Автокран КС-3574 (2002). Установка ограничителя грузоподъемности КС-3574.67.000
43
58
57
56
55
54
53
52
51
50
49
49
49
48
48
48
48
47
46
46
46
45
44
24
42
41
40
39
38
37
36
35
34
33
32
31
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24 | К***6 | Муфта | |
| 25 | [***] | Гайка М8-7Н.5.019 ГОСТ5915-70 | |
| 26 | [***] | Болт М8-8gх25.46.019 ГОСТ7798-70 | |
| 31 | К***1 | Блок | |
| 32 | К***2 | Ось | |
| 33 | [***] | Подшипник | |
| 34 | [***] | Кольцо | |
| 35 | К***4 | Кольцо | |
| 36 | К***0 | Кронштейн | |
| 37 | [***] | Гайка М16-7Н.5.019 ГОСТ5916-70 | |
| 38 | [***] | Болт М8-8gх20.46.019 ГОСТ7798-70 | |
| 39 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 40 | [***] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 41 | К***1 | Пружина | |
| 42 | К***2 | Тарелка | |
| 43 | К***3 | Швеллер | |
| 44 | К***0 | Тяга | |
| 45 | [***] | Ось 6-10в12х36.20.ц9хр ГОСТ9650-80 | |
| 46 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 47 | [***] | Шплинт 2,5х16.016 ГОСТ397-79 | |
| 48 | [***] | Гайка М10-7Н.5.019 ГОСТ5915-70 | |
| 49 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 50 | [***] | Болт М10-8gх30.46.019 ГОСТ7798-70 | |
| 51 | [***] | Болт М10-8gх75.46.20.019 ГОСТ7798-70 | |
| 52 | К***0 | Поводок | |
| 53 | [***] | Болт М6-8gх16.46.20.019 ГОСТ7798-73 | |
| 54 | [***] | Гайка М6-7Н.5.019 ГОСТ5915-70 | |
| 55 | [***] | Ось | |
| 56 | [***] | Болт М10-8gх25.46.20.019 ГОСТ7798-70 | |
| 57 | [***] | Кронштейн | |
| 58 | [***] | Датчик угла |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
