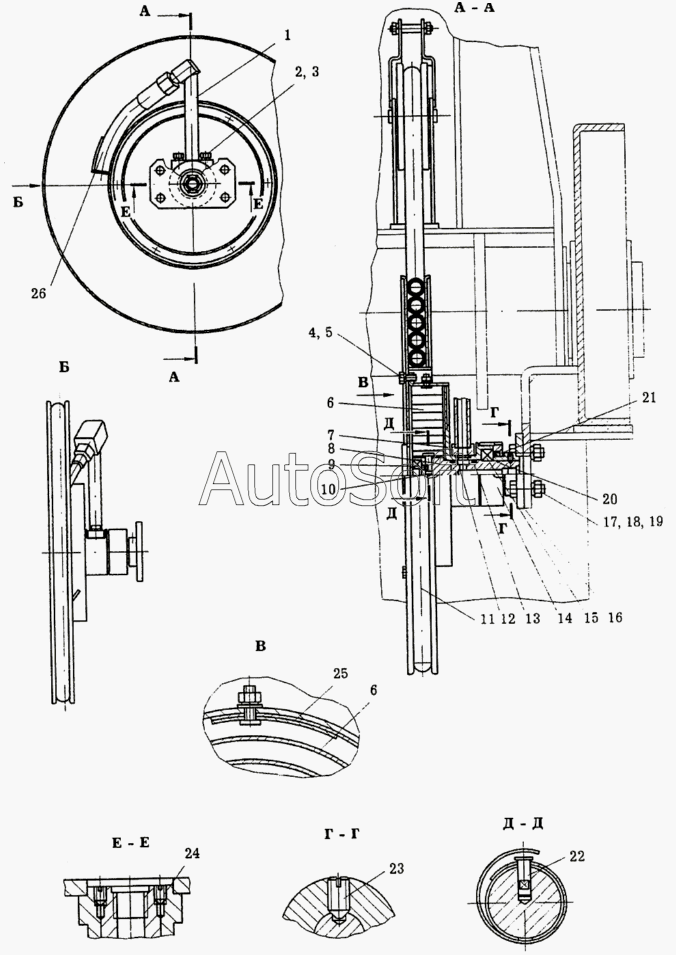

Каталог запасных частей к технике: Автокран КС-6973А (2002). Барабан шланговый КС-6973А.84.530
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Вентиль | |
| 2 | [***] | Болт М12-8gх35.46.20.019 ГОСТ7798-70 | |
| 3 | [***] | Шайба 12.65Г.019 ГОСТ8402-70 | |
| 4 | [***] | Болт М8-8gх20.48.20.019 ГОСТ7798-70 | |
| 5 | [***] | Шайба 8.65Г.019 ГОСТ8402-70 | |
| 6 | К***1 | Пружина | |
| 7 | К***0 | Корпус | |
| 8 | К***2 | Ось | |
| 9 | 6***4 | Подшипник ГОСТ7242-81 | |
| 10 | К***1 | Винт | |
| 11 | К***0 | Барабан | |
| 12 | [***] | Кольцо 021-025-25-2-2 ГОСТ9833-73 | |
| 13 | К***7 | Шайба | |
| 14 | К***3 | Гайка | |
| 15 | 6***7 | Подшипник ГОСТ7242-81 | |
| 16 | К***0 | Кронштейн | |
| 17 | [***] | Болт М10-8gх30.46.20.019 ГОСТ7798-70 | |
| 18 | [***] | Гайка М10-7Н.5.019 ГОСТ5915-70 | |
| 19 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 20 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 21 | [***] | Манжета 1.1-50х70-1 ГОСТ8752-79 | |
| 22 | К***2 | Палец | |
| 23 | [***] | Винт В.M6-8gх14.14Н.019 ГОСТ1477-84 | |
| 24 | [***] | Винт В.M6-8gх10.14H.019 ГОСТ1477-84 | |
| 25 | К***6 | Пластина | |
| 26 | [***] | Рукав РВД 12-21-9000 |
