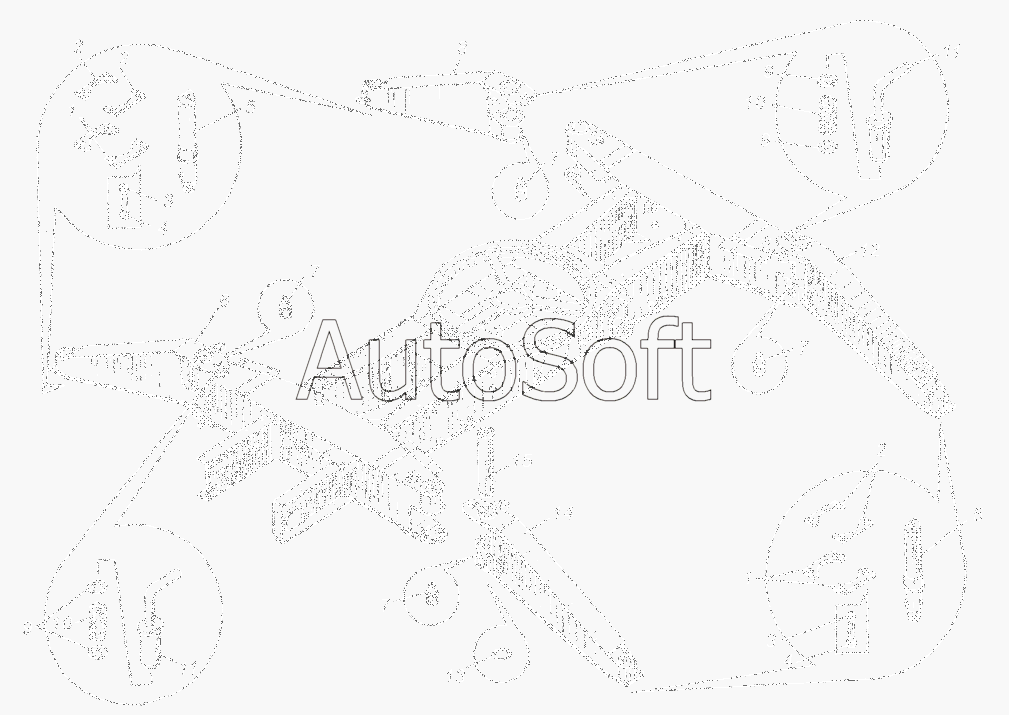

Каталог запасных частей к технике: Автокран КС-3577 (2003). Установка выносных опор КС-3577.31.000
1
1
2
2
2
3
3
4
4
5
5
6
7
7
7
7
8
9
9
9
10
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***4 | Ригель | |
| 2 | [***] | Ригель | |
| 3 | [***] | Шайба 16.01019 ГОСТ13463-77 | |
| 4 | [***] | Болт М16х35.46.019 ГОСТ7798-70 | |
| 5 | [***] | Гидроцилиндр Ц22.000 | |
| 6 | К***0 | Опора | |
| 7 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 8 | К***0 | Опора | |
| 9 | [***] | Шайба 22.02.019 ГОСТ11371-78 | |
| 10 | К***3 | Пружина | |
| 11 | [***] | Фиксатор | |
| 12 | К***0 | Опора | |
| 13 | К***2 | Кольцо | |
| 14 | К***0 | Опора | |
| 15 | К***1 | Шкворень |
