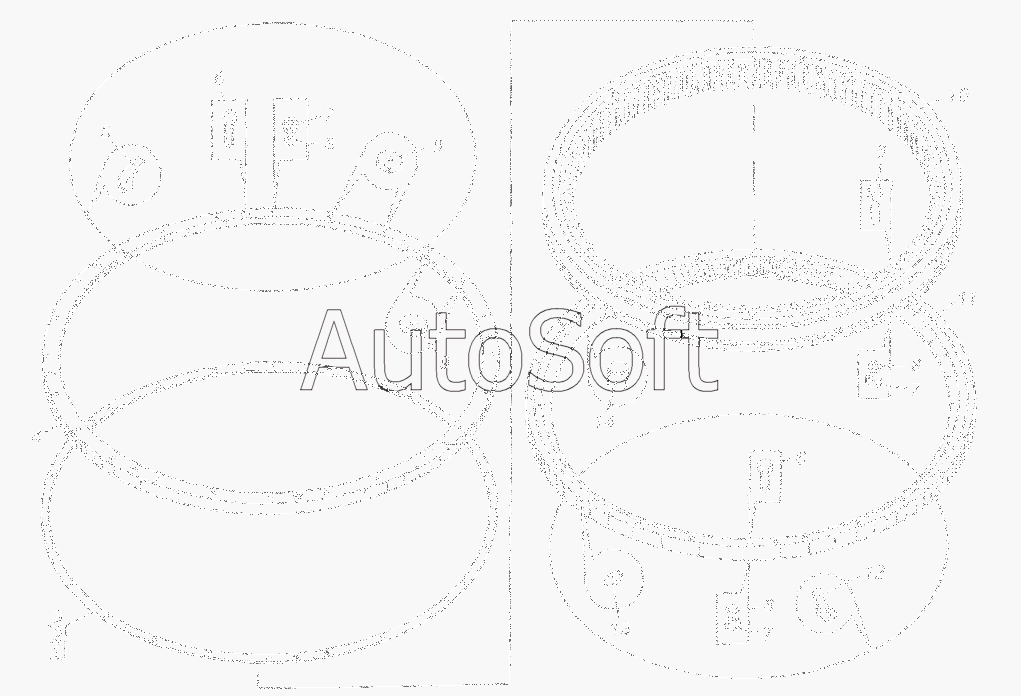

Каталог запасных частей к технике: Автокран КС-3577 (2003). Опора поворотная роликовая У.1230.03.000-05
1
2
3
4
5
6
6
6
7
7
7
8
8
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***5 | Прокладка | |
| 2 | У***2 | Прокладка | |
| 3 | У***2 | Прокладка | |
| 4 | У***5 | Полуобойма верхняя | |
| 5 | У***5 | Манжета верхняя | |
| 6 | [***] | Болт М10х70.46.019 ГОСТ7798-70 | |
| 7 | [***] | Гайка М10.4.019 ГОСТ5915-70 | |
| 8 | [***] | Шайба 10.65Г.019 ГОСТ5915-70 | |
| 9 | К***1 | Гайка | |
| 10 | У***5 | Венец | |
| 11 | У***5 | Полуобойма нижняя | |
| 12 | У***5 | Манжета нижняя | |
| 13 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 14 | [***] | Ролик 30х29,4 ДIУ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
