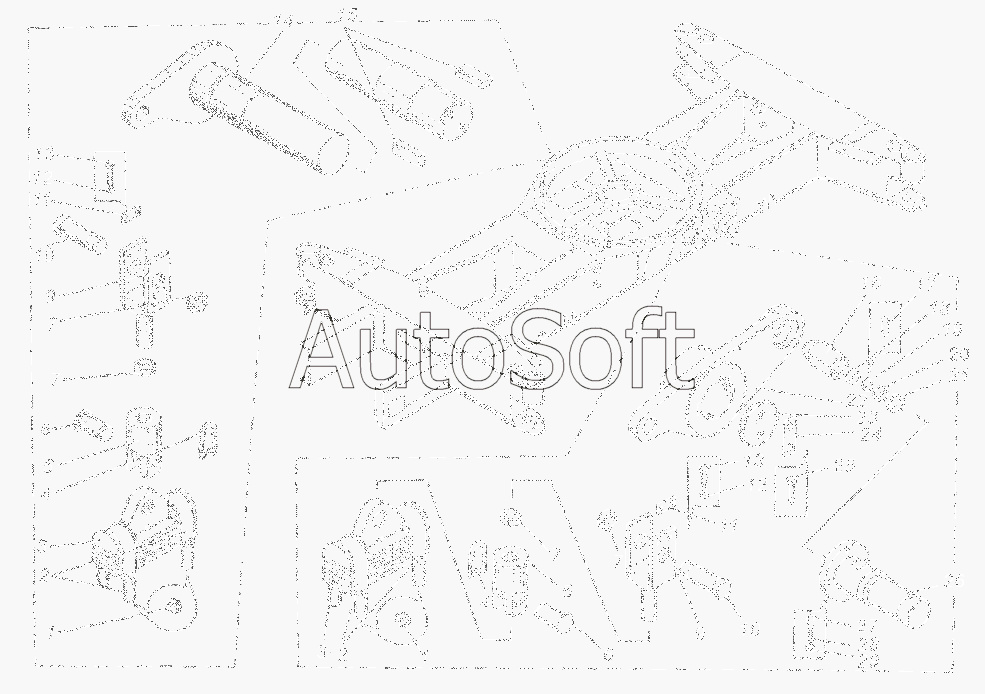

Каталог запасных частей к технике: Автокран КС-3577 (2003). Стабилизатор КС-3577.35.000
16
29
28
27
26
25
24
23
22
21
20
19
18
17
1
1
15
14
13
13
12
12
11
11
10
10
9
9
7
7
7
7
6
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Гайка М27х2 | |
| 2 | К***3 | Стремянка задней рессоры 500Т-29140В | |
| 3 | К***7 | Подушка | |
| 4 | [***] | Шайба ШЕЗ-40.Ц9хр | |
| 5 | К***9 | Серьга | |
| 6 | [***] | Ось 14х5х70.45.019 | |
| 7 | К***1 | Гайка | |
| 9 | К***0 | Вилка | |
| 10 | У***7 | Ось | |
| 11 | 2***1 | Оседержатель 25-36 | |
| 12 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 13 | [***] | Болт М10х20.46.019 ГОСТ7798-70 | |
| 14 | К***0 | Вал в сборе | |
| 15 | [***] | Шпонка 3-32х18х80 ГОСТ23360-78 | |
| 16 | К***4 | Клин | |
| 17 | [***] | Винт М6х10.46.019 ГОСТ1477-75 | |
| 18 | К***3 | Сухарь | |
| 19 | К***2 | Упор | |
| 20 | К***6 | Сухарь | |
| 21 | К***5 | Гайка | |
| 22 | К***4 | Рычаг | |
| 23 | К***5 | Шайба | |
| 24 | [***] | Планка 95х36.019 | |
| 25 | [***] | Болт М16х35.46.019 ГОСТ7798-70 | |
| 26 | К***0 | Гидроцилиндр | |
| 27 | [***] | Болт М12х50.46.019 ГОСТ7798-70 | |
| 28 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 29 | [***] | Гайка М12.5.019 ГОСТ5915-70 |
