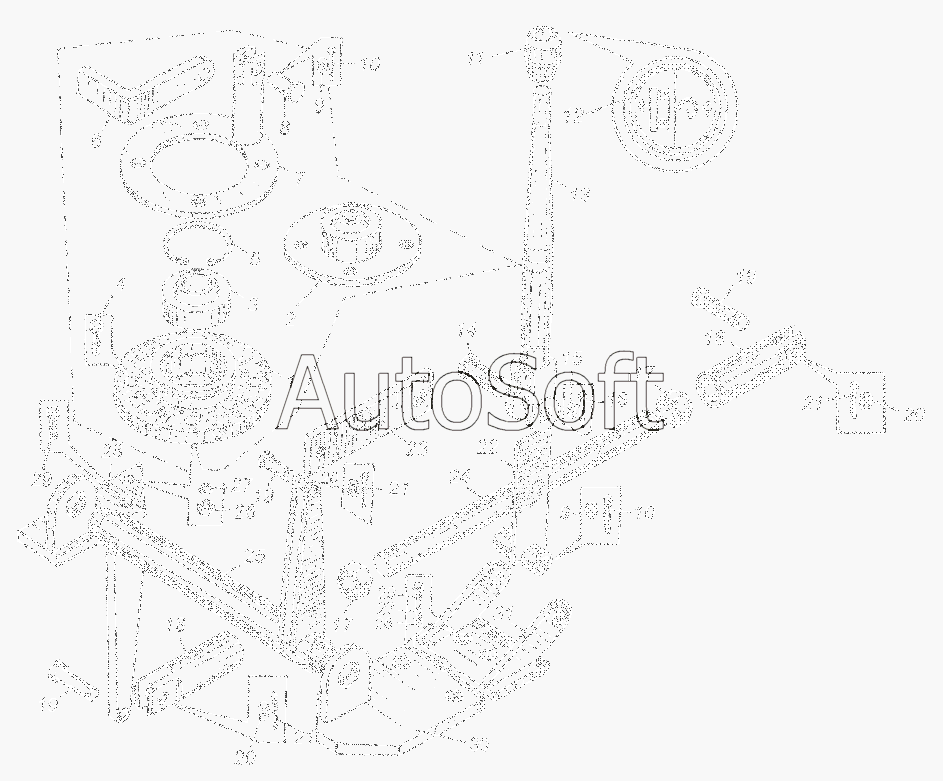

Каталог запасных частей к технике: Автокран КС-3577 (2003). Привод управления коробкой отбора мощности КС-3577.71.000
16
31
30
29
29
28
27
27
26
26
25
24
23
22
21
21
21
20
20
20
19
19
19
18
18
17
17
1
15
14
13
12
11
10
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***6 | Корпус | |
| 2 | К***3 | Муфта защитная | |
| 3 | [***] | Подшипник 2ШМ-20 ГОСТ3635-78 | |
| 4 | [***] | Болт М10х35.46.019 ГОСТ7798-70 | |
| 5 | [***] | Кольцо Б47 ГОСТ13943-68 | |
| 6 | К***3 | Стопор | |
| 7 | К***0 | Кронштейн | |
| 8 | [***] | Ось 22-12в12х25.20Ц9хр ГОСТ9650-80 | |
| 9 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 10 | [***] | Шплинт 2,5х16.20.019 ГОСТ397-79 | |
| 11 | К***7 | Ручка | |
| 12 | К***4 | Табличка | |
| 13 | К***0 | Рычаг | |
| 14 | [***] | Ось 22-12вх36.20Ц9хр ГОСТ9650-80 | |
| 15 | [***] | Шайба 12.02.019 ГОСТ11371-78 | |
| 16 | [***] | Шплинт 3,2х20.20.019 ГОСТ397-79 | |
| 17 | [***] | Гайка М16.5.019 ГОСТ5915-70 | |
| 18 | К***2 | Вилка | |
| 19 | [***] | Ось 22-8в12х25.20Цхр ГОСТ9650-80 | |
| 20 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 21 | [***] | Шплинт 2х20.20.019 ГОСТ397-79 | |
| 22 | К***0 | Рычаг | |
| 23 | К***2 | Тяга | |
| 24 | К***1 | Тяга | |
| 25 | К***0 | Рычаг | |
| 26 | [***] | Гайка М10.5.019 ГОСТ5915-70 | |
| 27 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 28 | К***0 | Кронштейн | |
| 29 | [***] | Болт М10х30.46.019 ГОСТ7798-70 | |
| 30 | К***0 | Кронштейн | |
| 31 | К***0 | Кронштейн |
