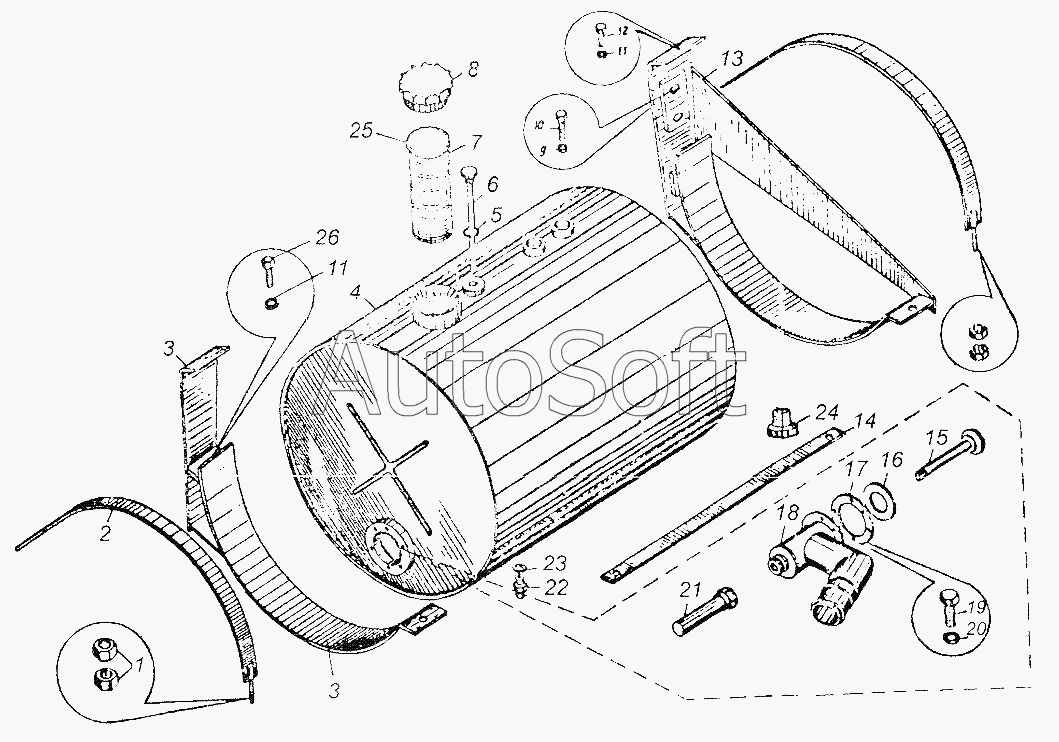

Каталог запасных частей к технике: Автокран КС-3577 (2003). Бак масляный КС-3577.83.400
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М12.5.019 ГОСТ5915-70 | |
| 2 | К***0 | Хомут | |
| 3 | К***0 | Кронштейн левый | |
| 4 | К***0 | Бак масляный | |
| 5 | К***5 | Шайба | |
| 6 | [***] | Маслоуказатель | |
| 7 | К***0 | Фильтр | |
| 8 | К***2 | Крышка | |
| 9 | [***] | Шайба 16.65Г ГОСТ6402-70 | |
| 10 | [***] | Болт М16х30.46.019 ГОСТ7798-70 | |
| 11 | [***] | Шайба 12.65Г ГОСТ6402-70 | |
| 12 | [***] | Болт М12х25.46.019 ГОСТ7798-70 | |
| 13 | К***0 | Кронштейн правый | |
| 14 | К***1 | Планка | |
| 15 | К***0 | Вентиль | |
| 16 | К***1 | Кольцо | |
| 17 | К***1 | Прокладка | |
| 18 | К***0 | Корпус | |
| 19 | [***] | Болт М6х20.46.019 ГОСТ7798-70 | |
| 20 | [***] | Шайба 6.65Г ГОСТ6402-70 | |
| 21 | К***2 | Колпачок | |
| 22 | К***4 | Клапан | |
| 23 | [***] | Кольцо 024-030-36-2-2 ГОСТ9833-73 | |
| 24 | К***6 | Заглушка | |
| 25 | К***0 | Диафрагма | |
| 26 | [***] | Болт М12х30.46.019 ГОСТ7798-70 |
