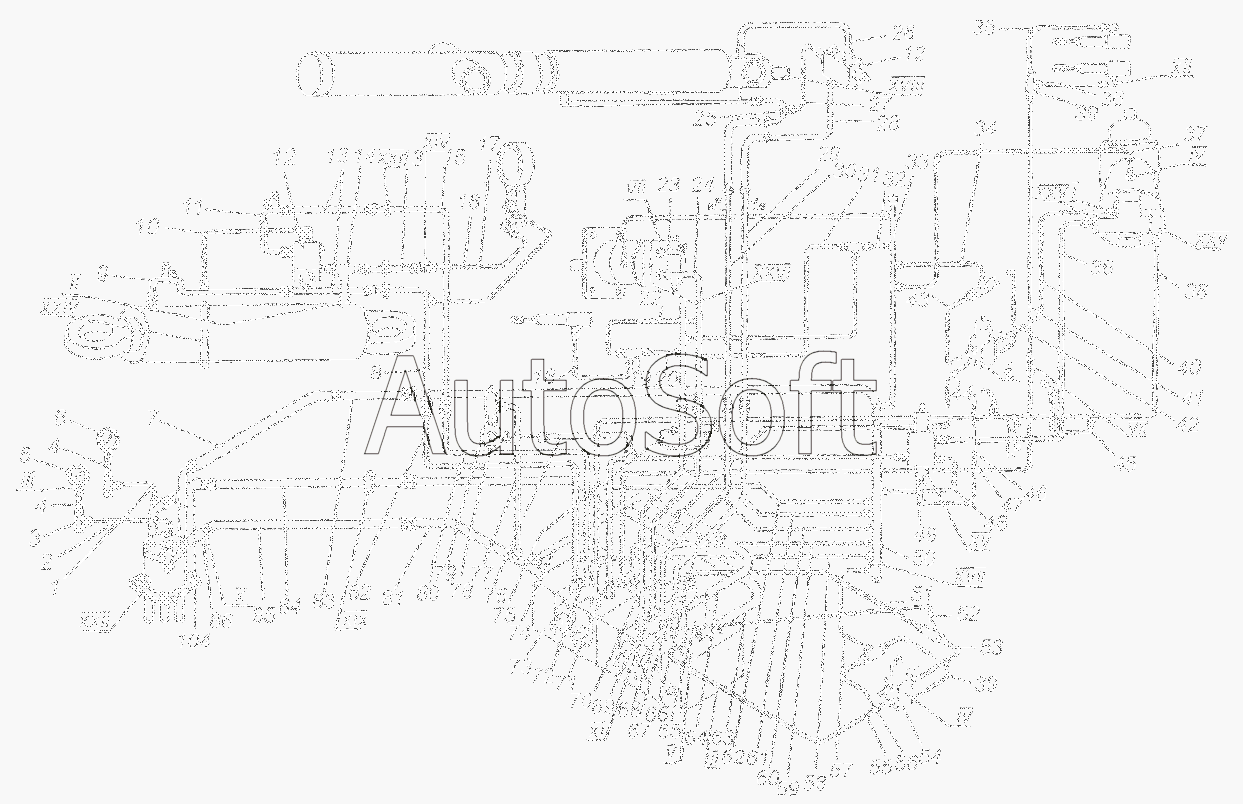

Каталог запасных частей к технике: Автокран КС-3577 (2003). Гидрооборудование поворотной части КС-3577.84.000
55
65
64
63
62
61
60
59
58
57
56
66
54
53
52
51
50
49
48
47
46
45
77
104
86
85
84
83
82
81
80
79
78
44
76
75
74
73
72
71
70
69
68
67
12
12
22
20
19
18
17
16
15
14
13
13
23
11
10
9
8
7
6
5
4
4
3
2
33
43
42
41
40
39
39
38
37
36
36
35
34
1
32
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***9 | Труба в сборе | |
| 2 | К***0 | Труба в сборе | |
| 3 | К***0 | Вентиль | |
| 4 | К***1 | Труба в сборе | |
| 5 | [***] | Манометр 25-02,101293-83 МТЛ-1,16МПа (16кгс/см2)-ФД | |
| 6 | [***] | Манометр 25-02,101293-83 МТП-1-25МПа (250кгс/см2)-ФД | |
| 7 | К***6 | Рукав | |
| 8 | К***0 | Труба в сборе | |
| 9 | К***0 | Труба в сборе | |
| 10 | К***4 | Труба в сборе | |
| 11 | К***0 | Труба в сборе | |
| 12 | К***1 | Клапан обратный управляемый | |
| 13 | 1***8 | РВД | |
| 14 | К***0 | Клапан аварийный | |
| 15 | К***1 | Труба в сборе | |
| 16 | К***1 | Труба в сборе | |
| 17 | К***2 | Труба в сборе | |
| 18 | К***0 | Труба в сборе | |
| 19 | К***1 | Клапан "ИЛИ" | |
| 20 | К***7 | Труба в сборе | |
| 21 | К***7 | Труба в сборе | |
| 22 | К***1 | Труба в сборе | |
| 23 | К***1 | Труба в сборе | |
| 24 | К***1 | Труба в сборе | |
| 25 | К***1 | Труба в сборе | |
| 26 | К***0 | Труба в сборе | |
| 27 | К***8 | Труба в сборе | |
| 28 | К***1 | Труба в сборе | |
| 29 | К***0 | Труба в сборе | |
| 30 | К***1 | Труба в сборе | |
| 31 | К***3 | Труба в сборе | |
| 32 | К***5 | Труба в сборе | |
| 33 | К***2 | Труба в сборе | |
| 34 | К***5 | Труба в сборе | |
| 35 | К***0 | Труба в сборе | |
| 36 | К***3 | Труба в сборе | |
| 37 | К***3 | Труба в сборе | |
| 38 | К***1 | Труба в сборе | |
| 39 | К***9 | Тройник | |
| 40 | К***6 | Труба в сборе | |
| 41 | К***6 | Труба в сборе | |
| 42 | К***8 | Труба в сборе | |
| 43 | [***] | Труба в сборе | |
| 44 | К***8 | Труба в сборе | |
| 45 | К***7 | Труба в сборе | |
| 46 | К***2 | Труба в сборе | |
| 47 | К***9 | Труба в сборе | |
| 48 | К***9 | Труба в сборе | |
| 49 | К***0 | Клапан обратный управляемый | |
| 50 | [***] | Труба в сборе | |
| 51 | К***1 | Труба в сборе | |
| 52 | К***3 | Труба в сборе | |
| 53 | К***5 | Труба в сборе | |
| 54 | У***1 | Гидрораспределитель с электрическим управлением | |
| 55 | К***4 | Труба в сборе | |
| 56 | [***] | Труба в сборе | |
| 57 | К***2 | Труба в сборе | |
| 58 | К***4 | Труба в сборе | |
| 59 | К***0 | Труба в сборе | |
| 60 | К***5 | Труба в сборе | |
| 61 | К***7 | Труба в сборе | |
| 62 | К***2 | Труба в сборе | |
| 63 | К***0 | Труба в сборе | |
| 64 | [***] | Труба в сборе | |
| 65 | К***0 | Клапан предохранительный | |
| 66 | К***5 | Рукав | |
| 67 | К***1 | Труба в сборе | |
| 68 | К***0 | Труба в сборе | |
| 69 | К***2 | Труба в сборе | |
| 70 | [***] | Труба в сборе | |
| 71 | К***0 | Труба в сборе | |
| 72 | [***] | Труба в сборе | |
| 73 | У***3 | Гидрораспределитель секционный | |
| 74 | [***] | Труба в сборе | |
| 75 | К***3 | Труба в сборе | |
| 76 | К***1 | Труба в сборе | |
| 77 | К***2 | Труба в сборе | |
| 78 | У***8 | Кран двухходовой | |
| 79 | У***7 | Дроссель | |
| 80 | К***3 | Труба в сборе | |
| 81 | К***0 | Труба в сборе | |
| 82 | К***2 | Труба в сборе | |
| 83 | К***0 | Труба в сборе | |
| 84 | К***0 | Труба в сборе | |
| 85 | К***2 | Труба в сборе | |
| 86 | [***] | Рукав | |
| 104 | Р***2 | Рукав |
