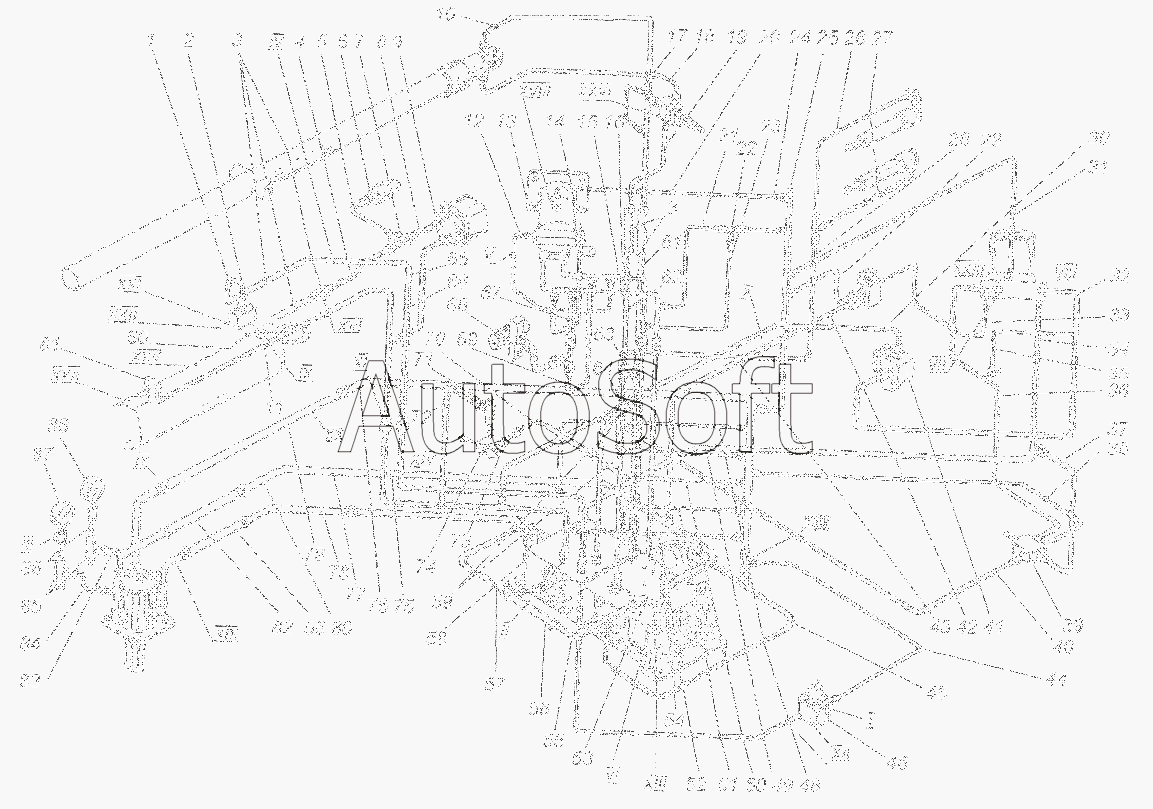

Каталог запасных частей к технике: Автокран КС-3577 (2003). Гидрооборудование поворотной части КС-3577-3.84.000 (КС-3577-3)
56
56
66
65
64
63
62
61
60
59
58
57
67
55
54
53
52
51
50
49
48
46
45
78
88
87
86
85
84
83
82
81
80
79
44
77
76
75
74
73
72
71
70
69
68
12
22
21
20
20
19
18
17
16
15
14
13
23
11
11
10
9
8
7
6
5
4
3
3
2
33
43
42
41
40
39
38
37
36
35
34
1
32
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Труба в сборе | |
| 2 | К***1 | Клапан обратный управляемый | |
| 3 | Т***0 | РВД12х21,0x650У | |
| 4 | К***2 | Труба в сборе | |
| 5 | К***3 | Труба в сборе | |
| 6 | К***0 | Гидроцилиндр | |
| 7 | К***9 | Тройник | |
| 8 | К***0 | Труба в сборе | |
| 9 | К***0 | Труба в сборе | |
| 10 | К***1 | Труба в сборе | |
| 11 | К***0 | Клапан аварийный | |
| 12 | К***4 | Труба в сборе | |
| 13 | К***0 | Клапан предохранительный | |
| 14 | К***3 | Труба в сборе | |
| 15 | К***0 | Труба в сборе | |
| 16 | К***0 | Труба в сборе | |
| 17 | К***8 | Труба в сборе | |
| 18 | К***0 | Труба в сборе | |
| 19 | К***0 | Труба в сборе | |
| 20 | К***7 | Труба в сборе | |
| 21 | К***3 | Труба в сборе | |
| 22 | К***9 | Тройник | |
| 23 | К***2 | Труба в сборе | |
| 24 | К***5 | Труба в сборе | |
| 25 | К***0 | Труба в сборе | |
| 26 | К***0 | Труба в сборе | |
| 27 | К***3 | Труба в сборе | |
| 28 | К***6 | Труба в сборе | |
| 29 | К***8 | Труба в сборе | |
| 30 | К***0 | Труба в сборе | |
| 31 | К***3 | Труба в сборе | |
| 32 | К***1 | Труба в сборе | |
| 33 | К***0 | Труба в сборе | |
| 34 | К***1 | Труба в сборе | |
| 35 | К***8 | Труба в сборе | |
| 36 | К***1 | Труба в сборе | |
| 37 | К***2 | Труба в сборе | |
| 38 | К***9 | Труба в сборе | |
| 39 | К***0 | Клапан обратный управляемый | |
| 40 | К***0 | Труба в сборе | |
| 41 | 4***0 | Гидроклапан регулятор | |
| 42 | К***9 | Труба в сборе | |
| 43 | К***6 | Труба в сборе | |
| 44 | К***1 | Труба в сборе | |
| 45 | К***2 | Труба в сборе | |
| 46 | У***1 | Комплект ЗИП с гидрораспределителем | |
| 48 | К***2 | Труба в сборе | |
| 49 | К***7 | Труба в сборе | |
| 50 | К***5 | Труба в сборе | |
| 51 | К***0 | Труба в сборе | |
| 52 | К***4 | Труба в сборе | |
| 53 | 4***0 | Гидроклапан регулятор | |
| 54 | К***0 | Крестовина | |
| 55 | К***1 | Труба в сборе | |
| 56 | К***5 | Рукав | |
| 57 | К***0 | Труба в сборе | |
| 58 | У***3 | Гидрораспределитель секционный | |
| 59 | К***2 | Труба в сборе | |
| 60 | К***4 | Труба в сборе | |
| 61 | К***1 | Труба в сборе | |
| 62 | К***0 | Труба в сборе | |
| 63 | К***1 | Труба в сборе | |
| 64 | К***0 | Труба в сборе | |
| 65 | К***1 | Труба в сборе | |
| 66 | К***0 | Труба в сборе | |
| 67 | К***1 | Труба в сборе | |
| 68 | К***0 | Труба в сборе | |
| 69 | К***7 | Труба в сборе | |
| 70 | К***1 | Труба в сборе | |
| 71 | У***7 | Дроссель | |
| 72 | К***2 | Труба в сборе | |
| 73 | К***0 | Труба в сборе | |
| 74 | У***8 | Кран двухходовой | |
| 75 | К***0 | Труба в сборе | |
| 76 | К***0 | Труба в сборе | |
| 77 | К***0 | Труба в сборе | |
| 78 | К***2 | Труба в сборе | |
| 79 | К***0 | Труба в сборе | |
| 80 | К***6 | Рукав | |
| 81 | К***0 | Труба в сборе | |
| 82 | Т***5 | РВД25-25-580-4-У | |
| 83 | К***0 | Труба в сборе | |
| 84 | К***9 | Труба в сборе | |
| 85 | К***0 | Вентиль | |
| 86 | К***1 | Труба в сборе | |
| 87 | Т***7 | Манометр МТП-1М-25МПа | |
| 88 | Т***7 | Манометр МТП-1М-25МПа |
