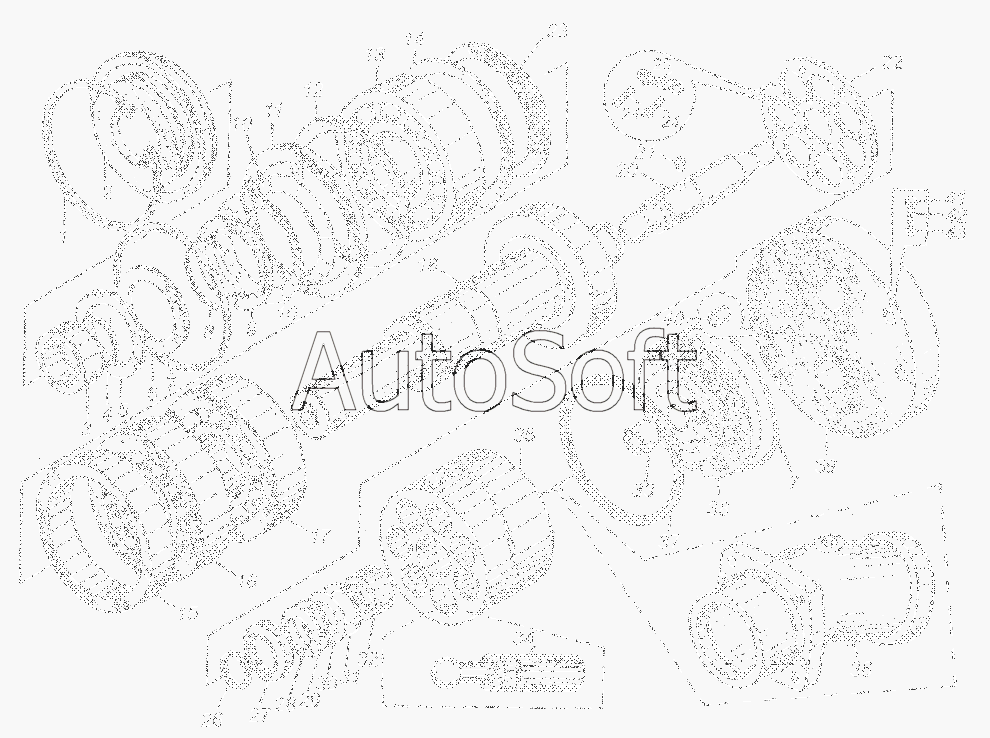

Каталог запасных частей к технике: Автокран КС-3577 (2003). Гидромотор 210.25.13.21Б
34
24
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
12
2
3
4
5
6
7
7
8
9
10
10
11
1
13
14
15
16
17
18
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Кольцо | |
| 2 | 2***1 | Крышка | |
| 3 | 2***1 | Втулка | |
| 4 | Н***2 | Кольцо СТП516-71 | |
| 5 | 2***1 | Кольцо упорное | |
| 6 | [***] | Манжета 1-50х70-1 ГОСТ8752-70 | |
| 7 | [***] | Кольцо 115-121 -36-2-2 ГОСТ9833-73 | |
| 8 | [***] | Кольцо В55 ГОСТ13942-68 | |
| 9 | 2***8 | Втулка | |
| 10 | 2***1 | Пружина | |
| 11 | Н***7 | Кольцо СТП5-26-71 | |
| 12 | Н***8 | Кольцо | |
| 13 | [***] | Подшипник 311 ГОСТ8338-75 | |
| 14 | Н***9 | Кольцо | |
| 15 | 2***5 | Втулка распорная | |
| 16 | [***] | Подшипник 466311К ГОСТ832-66 | |
| 17 | [***] | Подшипник 6-466311К ГОСТ832-66 | |
| 18 | 2***1 | Вал | |
| 20 | 2***7 | Шип | |
| 21 | 2***9 | Штифт | |
| 22 | 2***4 | Пластинка | |
| 23 | Н***0 | Кольцо | |
| 24 | [***] | Болт М5х16.109.40Х.019 ГОСТ7805-70 | |
| 25 | 2***5 | Шайба | |
| 26 | 2***0 | Сухарь | |
| 27 | 2***8 | Втулка | |
| 28 | 2***1 | Пружина | |
| 29 | 2***1 | Пружина | |
| 30 | 2***1 | Пружина | |
| 31 | 2***1 | Пружина | |
| 32 | 2***4 | Втулка | |
| 33 | 2***3 | Втулка | |
| 34 | 2***0 | Поршень с шатуном | |
| 35 | 2***2 | Блок цилиндров | |
| 36 | 2***4 | Корпус | |
| 37 | 2***2 | Кольцо | |
| 38 | 2***9 | Распределитель | |
| 39 | 2***3 | Крышка | |
| 40 | [***] | Штифт 10Гх25 ГОСТ3128-70 | |
| 41 | [***] | Гайка М12.5.019 ГОСТ5915-70 | |
| 42 | [***] | Шпилька БМ12.6gх40(30/30)66.019 ГОСТ11765-66 | |
| 43 | [***] | Шайба 12Л.65Г.05 ГОСТ6402-70 |
