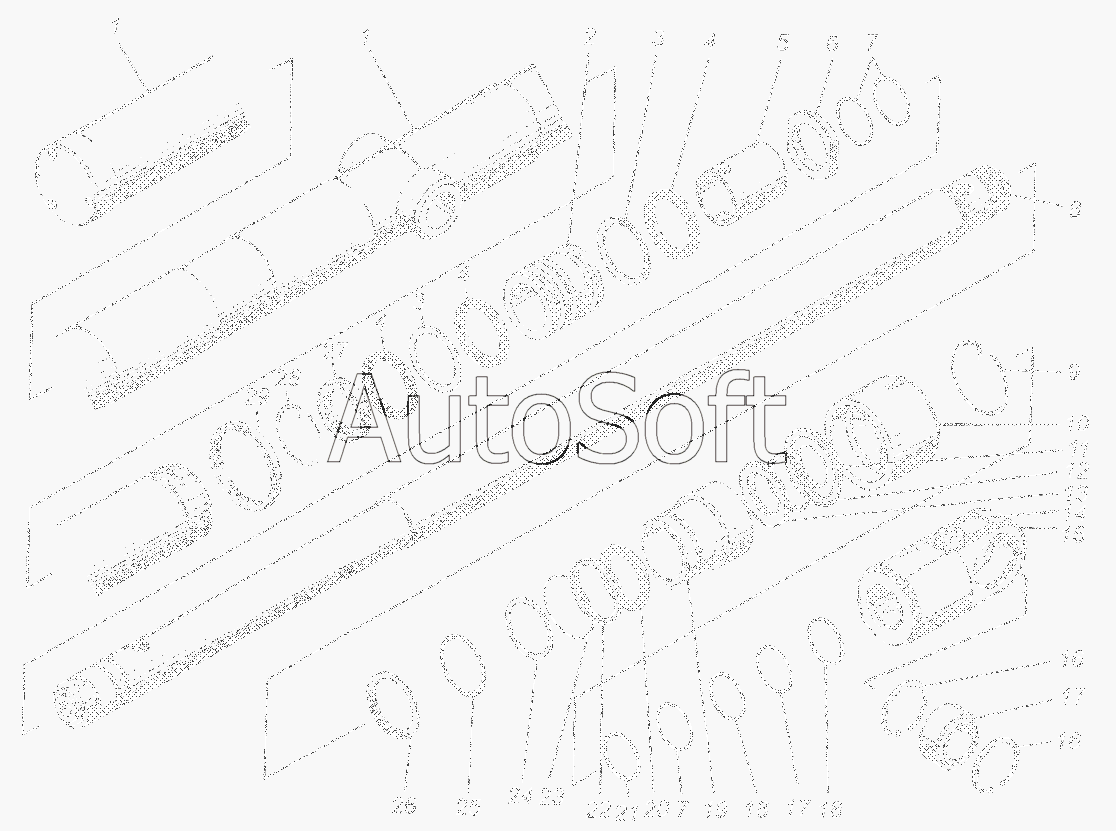

Каталог запасных частей к технике: Автокран КС-3577 (2003). Гидроцилиндр У.31.03.000-1 (КС-3577-3)
12
23
22
21
20
19
18
18
17
17
16
16
15
14
13
1
1
11
10
9
8
7
7
6
5
4
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***2 | Цилиндр | |
| 2 | У***0 | Поршень | |
| 3 | [***] | Кольцо защитное 1-100-11 ГОСТ14896-74 | |
| 4 | [***] | Манжета 1-100х80-6 ГОСТ14896-74 | |
| 5 | У***3 | Проставка | |
| 6 | У***4 | Кольцо | |
| 7 | [***] | Кольцо 065-070-30-2-2 ГОСТ9833-73 | |
| 8 | У***1 | Шток | |
| 9 | У***8 | Кольцо замковое | |
| 10 | У***2 | Крышка передняя | |
| 11 | Ц***4 | Грязесъемник | |
| 12 | У***8 | Проушина | |
| 13 | [***] | Кольцо В-85 ГОСТ13943-80 | |
| 14 | [***] | Подшипник ШС-55 ГОСТ3635-78 | |
| 15 | [***] | Кольцо защитное 70х65х2 ГОСТ9833-73 | |
| 16 | У***0 | Крышка | |
| 17 | [***] | Кольцо 095-100-30-2-2 ГОСТ9833-73 | |
| 18 | Ц***1 | Шайба защитная | |
| 19 | [***] | Кольцо 080-090-58-2-2 ГОСТ9833-73 | |
| 20 | [***] | Кольцо защитное 11-100-11 ГОСТ14896-74 | |
| 21 | У***5 | Гайка | |
| 22 | У***2 | Кольцо замковое | |
| 23 | У***1 | Гайка |
