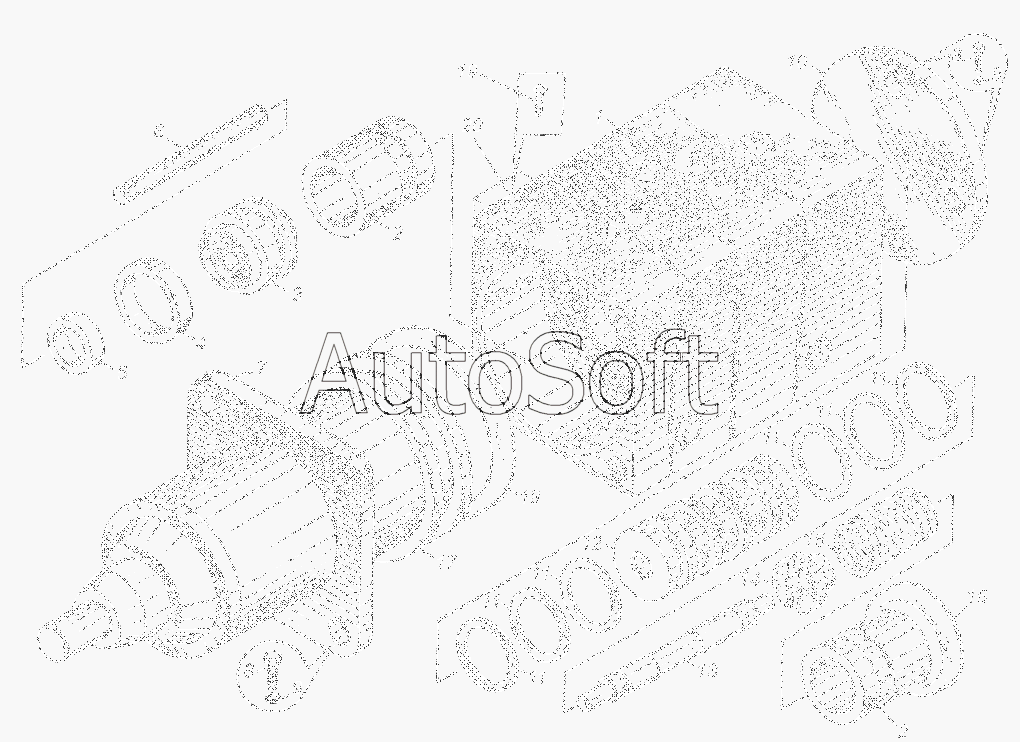

Каталог запасных частей к технике: Автокран КС-3577 (2003). Распределитель с электрическим управлением У.4690.9031.00
1
2
2
3
4
5
6
7
8
8
9
9
10
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***1 | Корпус | |
| 2 | У***6 | Стакан | |
| 3 | У***8 | Втулка | |
| 4 | [***] | Кольцо уплотнительное 016-020-30-2-2 ГОСТ9833-73 | |
| 5 | [***] | Кольцо уплотнительное 010-014-30-2-2 ГОСТ9833-73 | |
| 6 | У***1 | Толкатель | |
| 7 | У***3 | Фланец | |
| 8 | [***] | Винт М6х16.56.05 ГОСТ1491-62 | |
| 9 | [***] | Шайба 6.65Г 05 ГОСТ6402-70 | |
| 10 | У***5 | Фланец | |
| 11 | У***7 | Кольцо | |
| 12 | У***2 | Втулка | |
| 13 | У***4 | Плунжер | |
| 14 | У***7 | Втулка | |
| 15 | У***9 | Пружина | |
| 16 | [***] | Кольцо уплотнительное 022-028-30-2-2 ГОСТ9833-73 | |
| 17 | У***2 | Электромагнит | |
| 18 | [***] | Кольцо 040-048-30-2-2 ГОСТ9833-73 | |
| 19 | [***] | Винт М3х20.56.05 ГОСТ1489-62 | |
| 20 | [***] | Клеммник КМ-1 |
