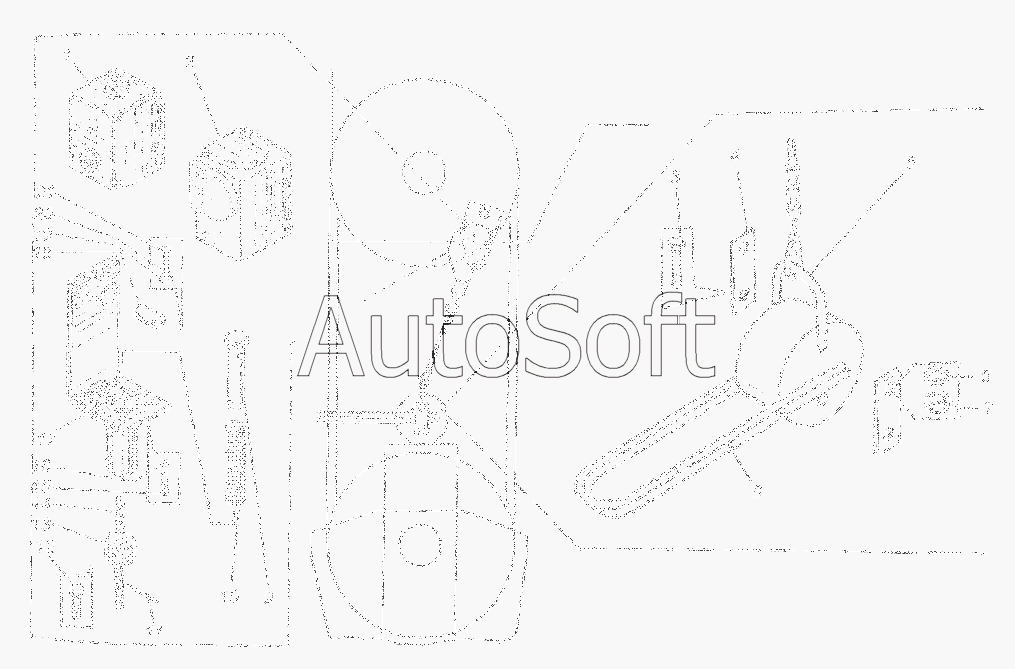

Каталог запасных частей к технике: Автокран КС-3577 (2003). Ограничитель подъема крюка КС-3577.80.400
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Выключатель ВПК-211 АУ2 | |
| 2 | К***4 | Колпак | |
| 3 | [***] | Болт М12х90.46.019 ГОСТ7798-70 | |
| 4 | [***] | Оседержатель | |
| 5 | К***0 | Груз в сборе | |
| 6 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 7 | [***] | Гайка М12.5.019 ГОСТ5916-70 | |
| 8 | К***1 | Скоба | |
| 9 | К***1 | Тяга | |
| 10 | К***2 | Пружина | |
| 11 | [***] | Проволока 1,0-1 ГОСТ3282-74 L=0,15м | |
| 12 | [***] | Болт М8Х20.46.019 ГОСТ7798-70 | |
| 13 | К***6 | Муфта | |
| 14 | [***] | Канат 3-3-Г-1-Н-180 ГОСТ3070-74 (L=0,5м) | |
| 15 | [***] | Винт М4х8.46.019 ГОСТ17473-80 | |
| 16 | [***] | Шайба 4.65Г.019 ГОСТ6402-70 | |
| 17 | К***0 | Основание | |
| 18 | [***] | Трубка | |
| 19 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 20 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 21 | [***] | Болт М8х35.46.019 ГОСТ7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
