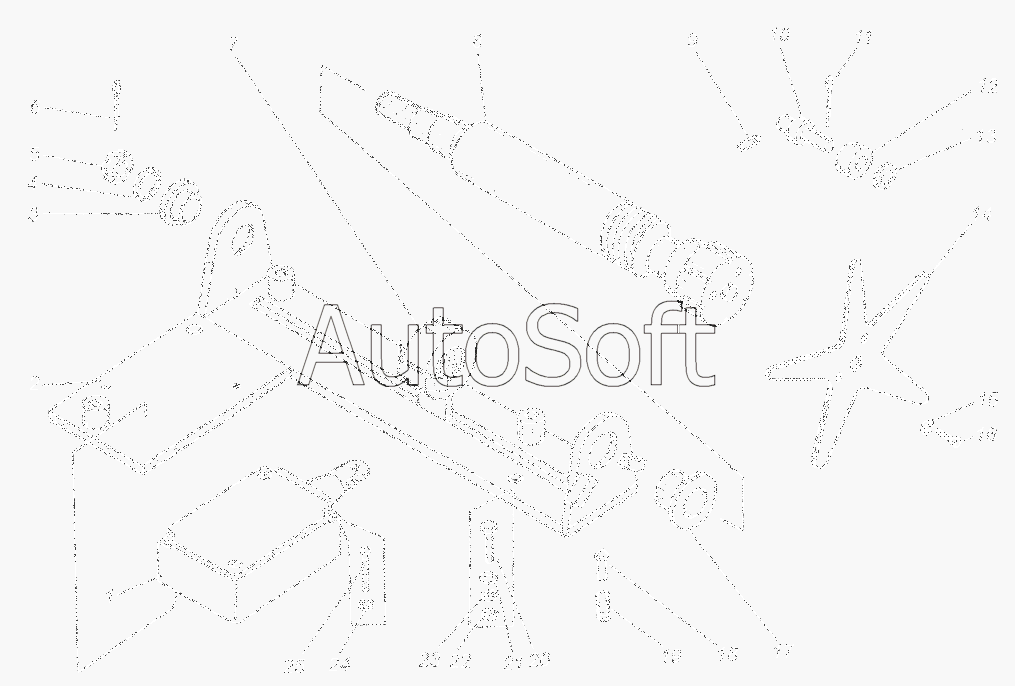

Каталог запасных частей к технике: Автокран КС-3577 (2003). Ограничитель опускания крюка КС-3577.80.500
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Выключатель конечный ВПК-2111 | |
| 2 | К***0 | Основание | |
| 3 | К***6 | Втулка | |
| 4 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 5 | [***] | Гайка М10.5.019 ГОСТ5918-73 | |
| 6 | [***] | Шплинт 2,5х25.016 ГОСТ397-79 | |
| 7 | К***0 | Гайка | |
| 8 | К***1 | Винт | |
| 9 | [***] | Винт М4х8.46.019 ГОСТ1476-75 | |
| 10 | К***2 | Палец | |
| 11 | [***] | Шплинт 2х20.016 ГОСТ397-79 | |
| 12 | К***3 | Ролик | |
| 13 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 14 | К***9 | Звездочка | |
| 15 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 16 | [***] | Болт М6х16.46.019 ГОСТ7798-70 | |
| 17 | К***5 | Втулка | |
| 18 | К***4 | Собачка | |
| 19 | К***7 | Пружина | |
| 20 | [***] | Болт М8х60.46.019 ГОСТ7798-70 | |
| 21 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 22 | [***] | Гайка М8.5.019 ГОСТ5916-70 | |
| 23 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 24 | [***] | Шайба 5.65Г.019 ГОСТ6402-70 | |
| 25 | [***] | Винт М5Х45.46.019 ГОСТ17473-80 |
