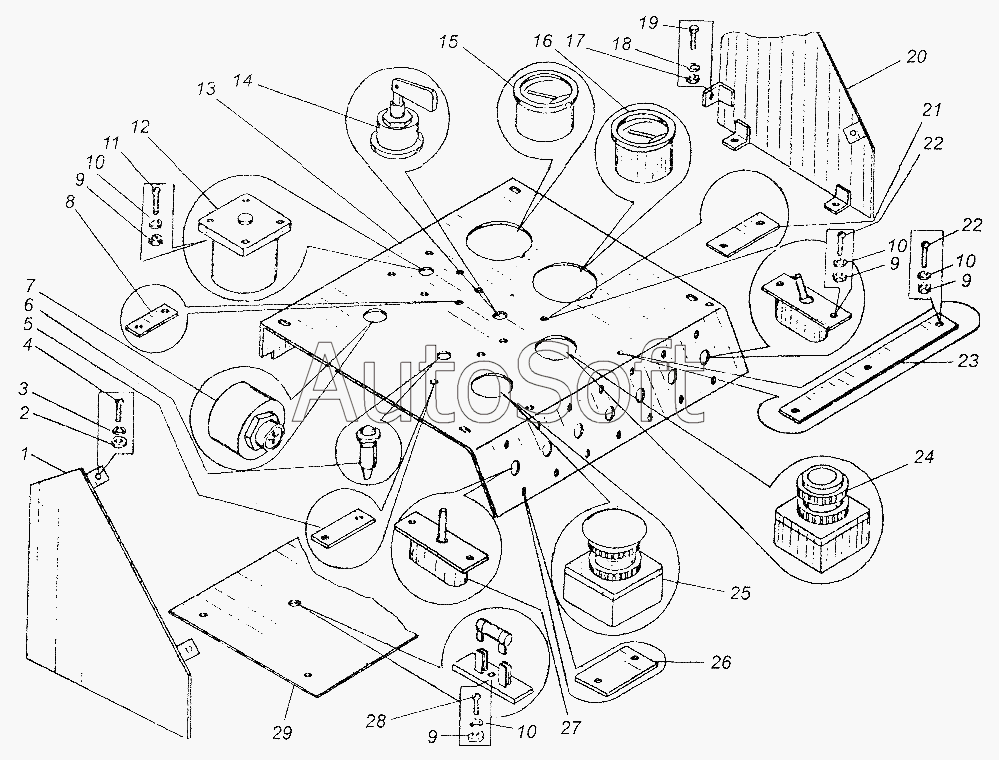

Каталог запасных частей к технике: Автокран КС-3577 (2003). Щиток приборов КС-3577.81.100
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Стенка левая | |
| 2 | [***] | Шайба 6.02.019 ГОСТ11371-78 | |
| 3 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 4 | [***] | Винт М6х10.46.019 ГОСТ17473-80 | |
| 5 | К***7 | Табличка | |
| 6 | [***] | Контрольная лампа ГЩ20Л | |
| 7 | [***] | Контрольная спираль ОВ65-2000 | |
| 8 | К***4 | Табличка | |
| 9 | [***] | Гайка М4.5.016 ГОСТ5916-70 | |
| 10 | [***] | Шайба 4.65Г.019 ГОСТ6402-70 | |
| 11 | [***] | Винт М4х16.46.016 ГОСТ17473-80 | |
| 12 | [***] | Реле перегрева РС-404 | |
| 13 | К***1 | Панель | |
| 14 | [***] | Выключатель ВК-ЗГ7А2 | |
| 15 | [***] | Указатель температуры воды УК-171 | |
| 16 | [***] | Указатель давления масла УК-170 | |
| 17 | [***] | Гайка 18.5.019 ГОСТ5916-70 | |
| 18 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 19 | [***] | Болт М8х16.46.019 ГОСТ7798-70 | |
| 20 | К***0 | Стенка правая | |
| 21 | К***8 | Табличка | |
| 22 | [***] | Винт М4х8.46.016 ГОСТ17473-80 | |
| 23 | К***5 | Табличка | |
| 24 | [***] | Кнопка КЕ-011 | |
| 25 | [***] | Кнопка КЕ-021 | |
| 26 | К***6 | Табличка | |
| 27 | [***] | Переключатель 2ППК-45 | |
| 28 | [***] | Винт М4х14.46.016 ГОСТ17473-80 | |
| 29 | К***3 | Лист |
