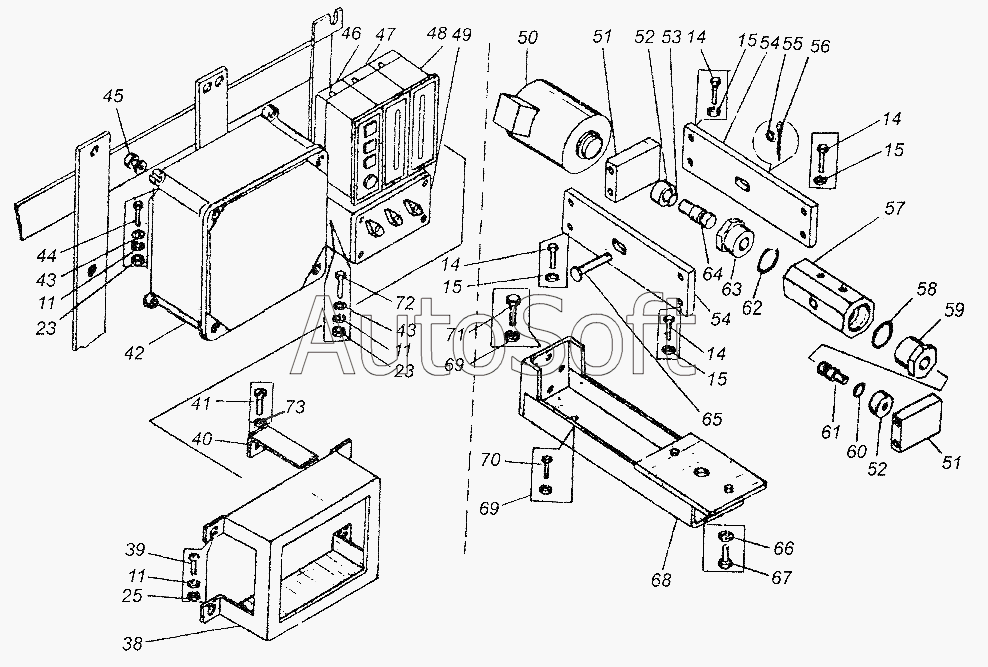

Каталог запасных частей к технике: Автокран КС-3577 (2003). Установка ограничителя грузоподъемности КС-3577.81.700
11
11
11
14
14
14
14
15
15
15
15
23
23
25
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
51
52
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | [***] | Шайба 5.65Г.019 ГОСТ6402-70 | |
| 14 | [***] | Болт М10х20.46.019 ГОСТ7798-70 | |
| 15 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 23 | [***] | Ось 6х20 ГОСТ9650-80 | |
| 25 | [***] | Гайка М6.5.019 ГОСТ5915-70 | |
| 38 | К***0 | Кронштейн | |
| 39 | [***] | Винт М6х16.46.019 ГОСТ17473-80 | |
| 40 | [***] | Скоба | |
| 41 | [***] | Винт М5х30 | |
| 42 | [***] | Шток электроники 13032 | |
| 43 | [***] | Шайба 6.01.019 ГОСТ11371-78 | |
| 44 | [***] | Болт М6х50.46.019 ГОСТ7798-70 | |
| 45 | [***] | Втулка | |
| 46 | [***] | Контрольный прибор 13070 | |
| 47 | [***] | Индикаторный прибор 13069 | |
| 48 | [***] | Индикаторный прибор 13056 | |
| 49 | [***] | Вариантный переключатель 13080 | |
| 50 | [***] | Датчик усилий 10127 | |
| 51 | К***8 | Пластина | |
| 52 | К***6 | Уплотнение | |
| 53 | [***] | Кольцо 008-012-25-22 ГОСТ9833-73 | |
| 54 | К***4 | Пластина | |
| 55 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 56 | [***] | Шплинт 2,5х16.019 ГОСТ39-79 | |
| 57 | К***5 | Корпус | |
| 58 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-78 | |
| 59 | К***8 | Штуцер | |
| 60 | [***] | Кольцо 011-015-25-2-2 | |
| 61 | К***9 | Плунжер | |
| 62 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-78 | |
| 63 | К***6 | Штуцер | |
| 64 | К***7 | Плунжер | |
| 65 | [***] | Ось 6х80 ГОСТ9650-80 | |
| 66 | [***] | Шайба 20.65Г.019 ГОСТ6402-70 | |
| 67 | К***3 | Болт | |
| 68 | К***0 | Рама | |
| 69 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 70 | [***] | Болт М8х20.46.019 ГОСТ7798-70 | |
| 71 | [***] | Болт М8х30.46.019 ГОСТ7798-70 | |
| 72 | [***] | Болт М6х25.46.019 ГОСТ7796-70 | |
| 73 | [***] | Шайба 5 |
