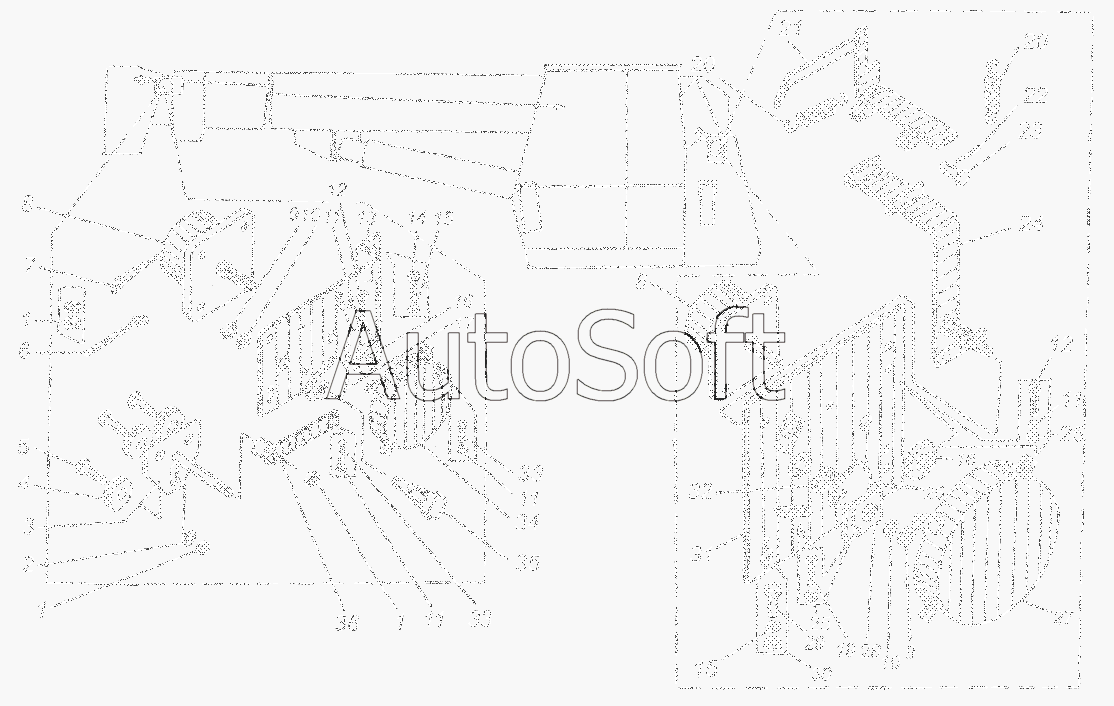

Каталог запасных частей к технике: Автокран КС-3577 (2003). Установка ограничителя грузоподъемности КС-3577.81.700 (КС-3577-3)
28
20
20
21
22
23
24
25
25
26
27
19
29
30
31
32
33
33
34
35
36
10
10
2
3
4
5
6
7
8
8
9
9
1
1
1
11
11
11
11
12
12
13
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М8.5.019 ГОСТ5915-70 | |
| 2 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 3 | К***0 | Державка | |
| 4 | К***4 | Ролик | |
| 5 | К***3 | Ось | |
| 6 | К***2 | Винт | |
| 7 | К***0 | Струна | |
| 8 | [***] | Датчик 13090 | |
| 9 | [***] | Гайка М12.5.019 ГОСТ5915-70 | |
| 10 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 11 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 12 | [***] | Болт М6х20.46.019 ГОСТ7798-70 | |
| 13 | [***] | Кронштейн | |
| 14 | [***] | Болт М10х20.46.019 ГОСТ7798-70 | |
| 15 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 16 | К***0 | Колесо зубчатое | |
| 17 | К***0 | Сектор | |
| 19 | [***] | Болт М6х16.46.019 ГОСТ7798-70 | |
| 20 | К***1 | Пружина | |
| 21 | К***0 | Поводок | |
| 22 | [***] | Шплинт 1,6х10.016 ГОСТ397-79 | |
| 23 | [***] | Ось 6х20 ГОСТ9650-80 | |
| 24 | К***0 | Привод | |
| 25 | [***] | Гайка М6.5.019 ГОСТ5915-70 | |
| 26 | К***2 | Сектор | |
| 27 | К***0 | Кожух | |
| 28 | К***0 | Сегмент | |
| 29 | [***] | Болт М10х25.46.019 ГОСТ7798-70 | |
| 30 | [***] | Гайка М10.5.019 ГОСТ6915-70 | |
| 31 | К***0 | Плато | |
| 32 | [***] | Шайба 16.01.019 ГОСТ11371-78 | |
| 33 | [***] | Винт М6х10.46.019 ГОСТ17473-80 | |
| 34 | К***0 | Кожух | |
| 35 | К***6 | Скоба | |
| 36 | К***0 | Водило |
