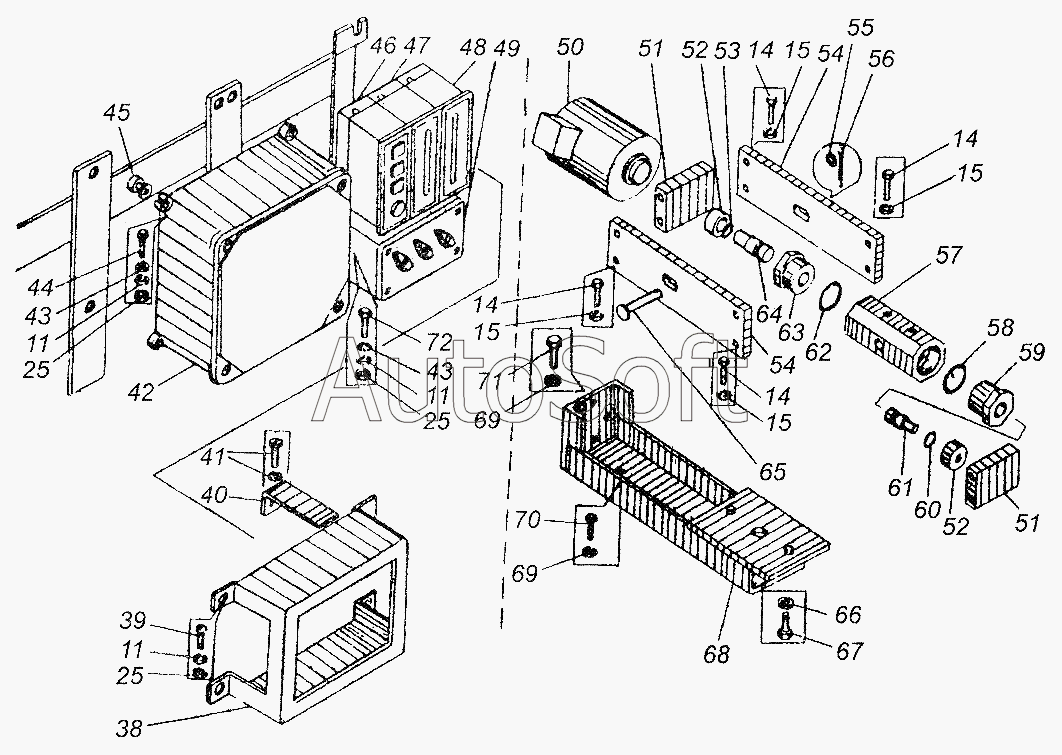

Каталог запасных частей к технике: Автокран КС-3577 (2003). Установка ограничителя грузоподъемности КС-3577.81.700 (КС-3577-3)
63
54
54
55
56
57
58
59
60
61
62
53
64
65
66
67
68
69
69
70
71
72
43
43
14
14
14
14
15
15
15
15
25
25
25
38
39
40
41
41
41
42
11
11
11
44
45
46
47
48
49
50
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 14 | [***] | Болт М10х20.46.019 ГОСТ7798-70 | |
| 15 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 25 | [***] | Гайка М6.5.019 ГОСТ5915-70 | |
| 38 | К***0 | Кронштейн | |
| 39 | [***] | Винт М6х16.46.019 ГОСТ11371-78 | |
| 40 | [***] | Скоба | |
| 41 | [***] | Винт М6х30 | |
| 41 | [***] | Шайба 5 | |
| 42 | [***] | Блок электроники | |
| 43 | [***] | Шайба 6.01.019 ГОСТ11371-78 | |
| 44 | [***] | Болт М6х50.46.019 ГОСТ7798-70 | |
| 45 | [***] | Втулка | |
| 46 | 1***0 | Контрольный прибор | |
| 47 | 1***9 | Индикаторный прибор | |
| 48 | 1***6 | Индикаторный прибор | |
| 49 | [***] | Вариантный переключатель | |
| 50 | [***] | Датчик усилий 10127 | |
| 51 | К***8 | Пластина | |
| 52 | К***6 | Уплотнение | |
| 53 | [***] | Кольцо 020-025-30-2-2 ГОСТ9833-73 | |
| 54 | К***4 | Пластина | |
| 55 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 56 | [***] | Шплинт 2,5х16.019 ГОСТ397-79 | |
| 57 | К***8 | Штуцер | |
| 58 | [***] | Кольцо 030-035-30-30-2-2 ГОСТ9833-78 | |
| 59 | К***8 | Штуцер | |
| 60 | [***] | Кольцо 011-015-25-2-2 ГОСТ9833-78 | |
| 61 | К***9 | Плунжер | |
| 62 | [***] | Кольцо 040-045-30-2-2 ГОСТ9833-78 | |
| 63 | К***6 | Штуцер | |
| 64 | К***7 | Плунжер | |
| 65 | [***] | Ось 6х80 ГОСТ9650-80 | |
| 66 | [***] | Шайба 20.65Г.019 ГОСТ6402-70 | |
| 67 | К***3 | Болт | |
| 68 | К***0 | Рама | |
| 69 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 70 | [***] | Болт М8х20.46.019 ГОСТ7798-70 | |
| 71 | [***] | Болт М8х30.46.019 ГОСТ7798-70 | |
| 72 | [***] | Болт М6х25.46.019 ГОСТ7798-70 |
