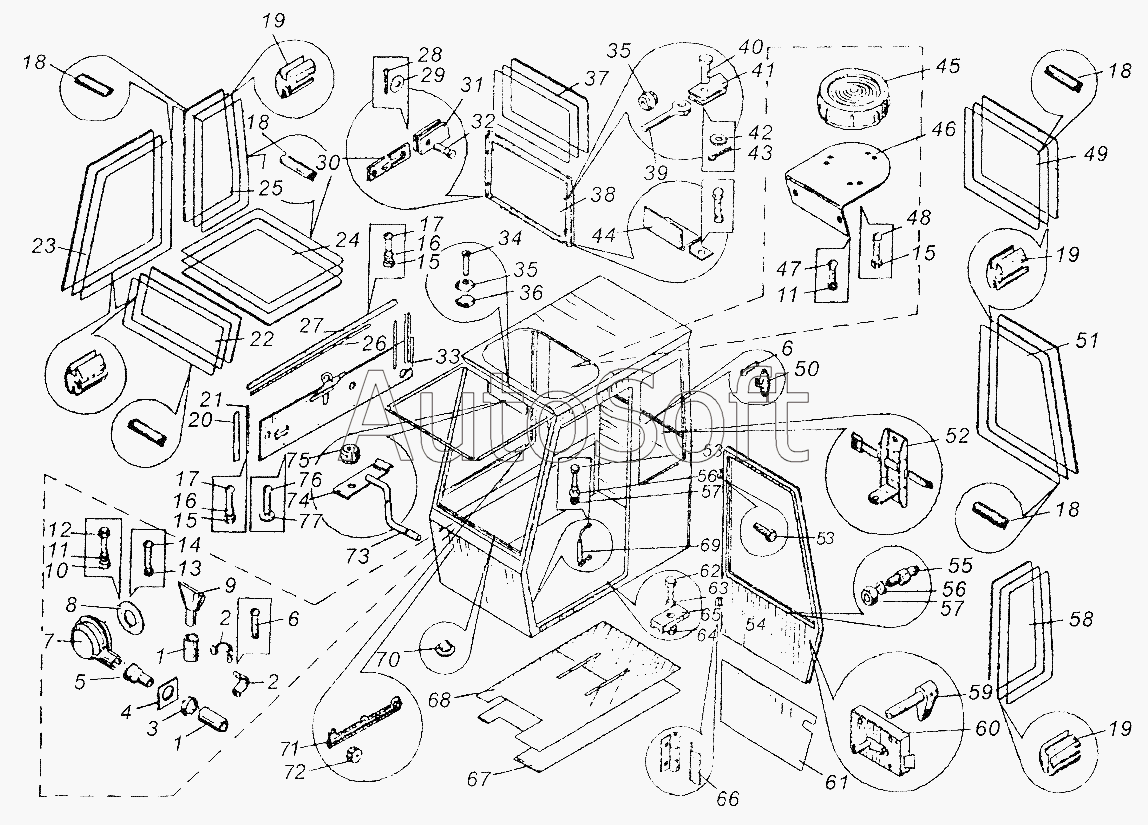

Каталог запасных частей к технике: Автокран КС-3577 (2003). Установка кабины КС-3577.52.000
49
58
57
57
56
56
55
54
53
53
52
51
50
59
48
47
46
45
44
43
42
41
40
68
77
76
75
74
73
72
71
70
69
39
67
66
65
64
63
62
61
60
10
19
19
19
18
18
18
18
17
17
16
16
15
15
15
14
13
12
11
11
20
9
8
7
6
6
5
4
3
2
2
29
38
37
36
35
35
34
33
32
31
30
1
1
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Рукав ВГШ-10-25-40-У ГОСТ18698-79 (L=530мм) | |
| 2 | К***6 | Скоба | |
| 2 | К***7 | Скоба | |
| 3 | [***] | Втулка изолирующая 40х7 | |
| 4 | К***2 | Уплотнение | |
| 5 | К***9 | Патрубок | |
| 6 | [***] | Винт 4х16.01.016 ГОСТ10621-80 | |
| 7 | 5***0 | Вентилятор | |
| 8 | К***8 | Фланец | |
| 9 | К***1 | Насадка | |
| 10 | [***] | Гайка М6.5.019 ГОСТ5916-70 | |
| 11 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 12 | [***] | Болт М6х16.46.20.019 ГОСТ7798-70 | |
| 13 | [***] | Шайба 4.65Г.019 ГОСТ6402-70 | |
| 14 | [***] | Винт М4х10.46.016 ГОСТ17473-80 | |
| 15 | [***] | Гайка М5.016 ГОСТ5915-70 | |
| 16 | [***] | Шайба 5.65Г.019 ГОСТ6402-70 | |
| 17 | [***] | Винт М5х20.46.016 ГОСТ17473-80 | |
| 18 | [***] | Уплотнитель НТ-9 (L=20м) | |
| 19 | [***] | Вкладыш НТ-8 (L=20м) | |
| 20 | [***] | Пластина лист. ТМКЩ-М-2х65х370 ГОСТ7338-77 | |
| 21 | К***6 | Накладка 12x370x2 | |
| 22 | У***3 | Стекло | |
| 23 | У***5 | Стекло | |
| 24 | У***8 | Стекло | |
| 25 | У***6 | Стекло | |
| 26 | К***8 | Накладка | |
| 27 | К***4 | Уплотнение | |
| 28 | [***] | Шплинт 2х16-016 ГОСТ397-79 | |
| 29 | [***] | Шайба 8.01.019 ГОСТ11371-68 | |
| 30 | У***2 | Планка | |
| 31 | У***3 | Скоба | |
| 32 | [***] | Ось 22-8х5х20.20Ц12хр ГОСТ9650-71 | |
| 33 | К***0 | Панель | |
| 34 | [***] | Винт М4Х25.43.016 ГОСТ17475-72 | |
| 35 | [***] | Скобочка правая | |
| 36 | [***] | Скобочка левая | |
| 37 | У***4 | Стекло | |
| 38 | У***0 | Люк | |
| 39 | [***] | Болт 7002-0558 ГОСТ14724-69 | |
| 40 | [***] | Ось 22-6Хцх20.20Ц12хр ГОСТ9650271 | |
| 41 | У***3 | Скоба | |
| 42 | [***] | Шайба 6.01.019 ГОСТ11371-68 | |
| 43 | [***] | Шплинт 1.6х10.016 ГОСТ397-79 | |
| 44 | А***7 | Петля | |
| 45 | У***0 | Креномер | |
| 46 | К***7 | Кольцо | |
| 47 | [***] | Винт М6х12.46.016 ГОСТ17473-80 | |
| 48 | [***] | Винт М5х16.43.016 ГОСТ17473-80 | |
| 49 | У***3 | Стекло | |
| 50 | У***1 | Крючок | |
| 51 | У***5 | Стекло | |
| 52 | У***0 | Кронштейн | |
| 53 | [***] | Болт М10х20.46.019 ГОСТ7796-70 | |
| 54 | У***0 | Дверь | |
| 55 | У***7 | Фиксатор | |
| 56 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 57 | [***] | Гайка М10.5.019 ГОСТ5915-70 | |
| 58 | У***6 | Стекло | |
| 59 | У***1 | Ключ | |
| 60 | У***0 | Замок | |
| 61 | У***1 | Облицовка | |
| 62 | [***] | Болт М12х45.46.20.019 ГОСТ7798-70 | |
| 63 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 64 | [***] | Гайка М12.5.019 ГОСТ5915-70 | |
| 65 | К***7 | Прижим | |
| 66 | У***0 | Петля | |
| 67 | К***1 | Коврик | |
| 68 | К***1 | Коврик | |
| 69 | У***0 | Поручень | |
| 70 | К***3 | Уплотнение | |
| 71 | К***5 | Направляющая | |
| 72 | К***0 | Гайка | |
| 73 | У***1 | Ось | |
| 74 | У***2 | Скоба | |
| 75 | У***0 | Гайка | |
| 76 | [***] | Винт 4х16.46.016ГОСТ10621-80 | |
| 77 | [***] | Шайба 4.01.016 ГОСТ11371-78 |
