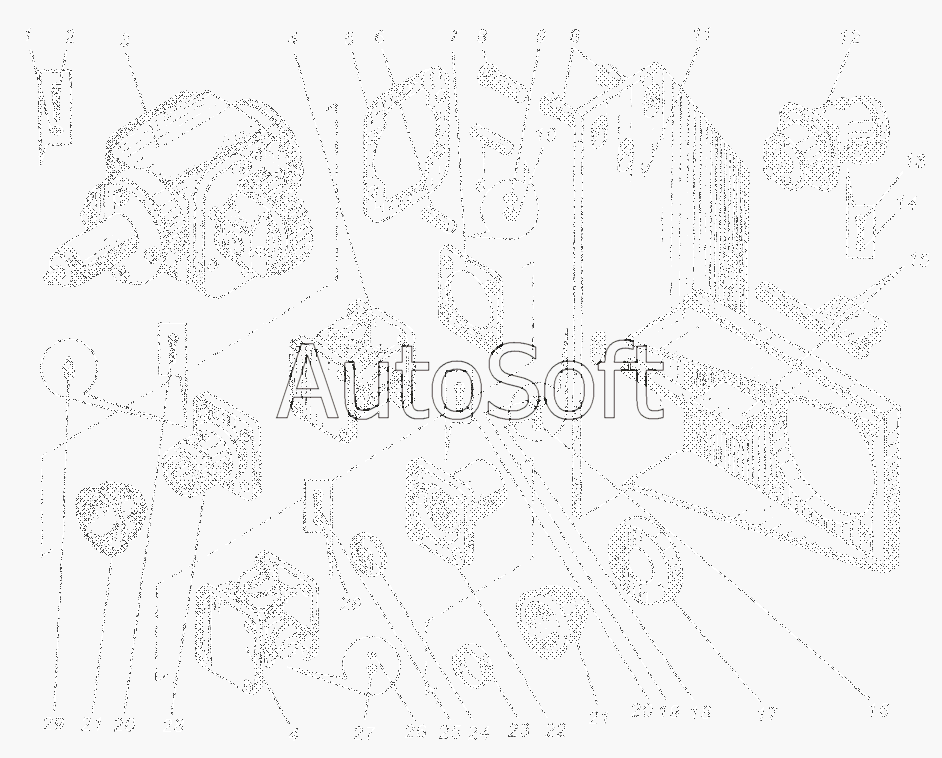

Каталог запасных частей к технике: Автокран КС-3577 (2003). Привод насоса КС-3577-2.14.000 (КС-3577-3)
15
29
28
27
26
26
25
24
23
22
21
21
20
20
19
18
17
16
1
14
13
12
11
10
9
8
8
7
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***9 | Болт специальный | |
| 2 | К***1 | Шайба | |
| 3 | К***0 | Коробка отбора мощности | |
| 4 | К***0 | Кардан | |
| 5 | К***2 | Прокладка | |
| 6 | [***] | Шпилька М10х50. 20.019 | |
| 7 | К***8 | Пластина | |
| 8 | К***6 | Болт | |
| 9 | [***] | Шайба 10.65Г ГОСТ6402-70 | |
| 10 | К***7 | Гайка | |
| 11 | К***0 | Кронштейн | |
| 12 | 3***4 | Насос-гидромотор лев. | |
| 13 | [***] | Болт М16-16gх50.46.019 ГОСТ7798-70 | |
| 14 | [***] | Шайба 16.65Г ГОСТ6402-70 | |
| 15 | К***0 | Прижим | |
| 16 | [***] | Гайка М16-6Н.5.019 ГОСТ5915-70 | |
| 17 | К***5 | Шайба | |
| 18 | [***] | Шайба 16.65Г ГОСТ6402-70 | |
| 19 | К***7 | Втулка | |
| 20 | [***] | Болт М12х1,25-6gх40.46.019 ГОСТ7796-70 | |
| 21 | К***4 | Муфта защитная | |
| 22 | К***7 | Фланец | |
| 23 | К***6 | Кольцо | |
| 24 | К***6 | Шайба | |
| 25 | [***] | Болт М12-6gх25.46.019 ГОСТ7798-70 | |
| 26 | [***] | Шайба 12.65Г ГОСТ6402-70 | |
| 27 | [***] | Гайка М12х1,25-6Н.5.019 ГОСТ5915-70 | |
| 28 | К***3 | Фланец | |
| 29 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 |
