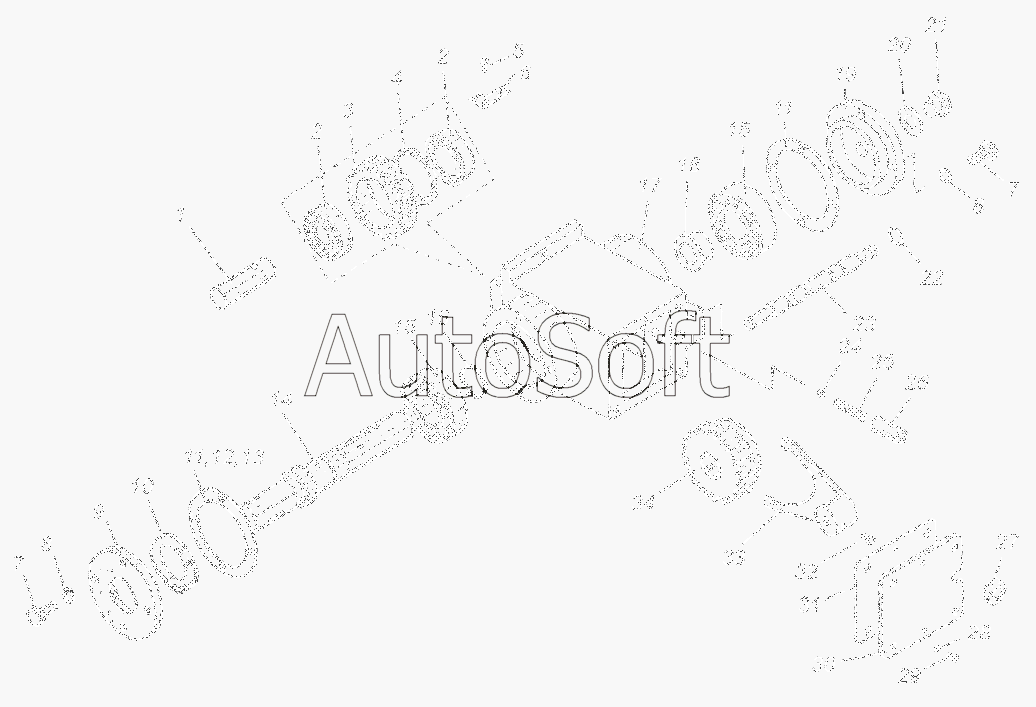

Каталог запасных частей к технике: Автокран КС-3577 (2003). Коробка отбора мощности КС-3577.14.100
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
2
3
4
5
6
7
7
8
8
9
1
11
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***5 | Ось | |
| 2 | [***] | Подшипник 306 ГОСТ8338-75 | |
| 3 | К***6 | Колесо зубчатое | |
| 4 | [***] | Кольцо Б70 ГОСТ13943-68 | |
| 5 | [***] | Болт М6х20.46.019 ГОСТ7798-70 | |
| 6 | [***] | Шайба 6.01.019 ГОСТ13463-77 | |
| 7 | [***] | Болт М8х25.46.019 ГОСТ7798-70 | |
| 8 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 9 | К***1 | Крышка | |
| 10 | [***] | Манжета 1,2-50х70-1 ГОСТ8752-79 | |
| 11 | К***2 | Прокладка | |
| 12 | К***9 | Прокладка | |
| 13 | К***1 | Прокладка | |
| 14 | К***1 | Вал | |
| 15 | [***] | Подшипник 308А ГОСТ8338-75 | |
| 16 | [***] | Кольцо Б40 ГОСТ13942-86 | |
| 17 | К***4 | Корпус | |
| 18 | К***9 | Втулка | |
| 19 | К***8 | Крышка | |
| 20 | К***5 | Прокладка | |
| 21 | К***4 | Заглушка | |
| 22 | [***] | Кольцо 016-020-25-2-2 ГОСТ9833-73 | |
| 23 | К***3 | Шток | |
| 24 | [***] | Шарик 6-У 9,922 ГОСТ3722-81 | |
| 25 | К***2 | Пружина | |
| 26 | К***4 | Винт | |
| 27 | [***] | Гайка М16.5.019 ГОСТ5916-70 | |
| 28 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 29 | [***] | Болт М6х16.46.019 ГОСТ7798-70 | |
| 30 | К***6 | Крышка | |
| 31 | К***7 | Прокладка | |
| 32 | К***7 | Болт специальный | |
| 33 | К***8 | Вилка | |
| 34 | К***2 | Колесо зубчатое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
