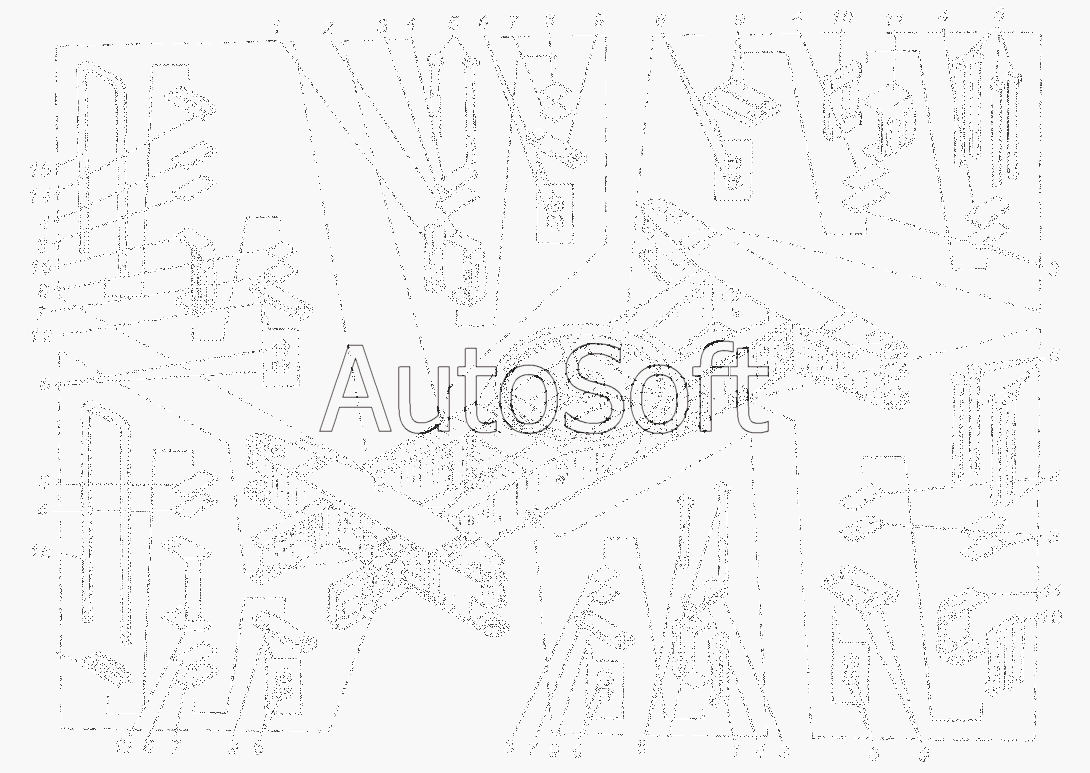

Каталог запасных частей к технике: Автокран КС-3577 (2003). Установка рамы КС-3577.30.000
1
1
2
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
10
10
11
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***4 | Проставка | |
| 2 | К***0 | Проставка | |
| 3 | К***8 | Прокладка (2х55х120) | |
| 4 | К***1 | Прокладка | |
| 5 | К***2 | Болт | |
| 6 | [***] | Гайка М20х1,5.5.019 ГОСТ5915-70 | |
| 7 | К***4 | Прокладка (2х55х70) | |
| 8 | К***7 | Прокладка (1х55х70) | |
| 9 | К***3 | Планка | |
| 10 | К***6 | Проставка | |
| 11 | К***0 | Проставка | |
| 12 | К***3 | Планка | |
| 13 | К***0 | Проставка | |
| 14 | К***2 | Проставка | |
| 15 | К***1 | Стремянка | |
| 16 | К***0 | Проставка |
