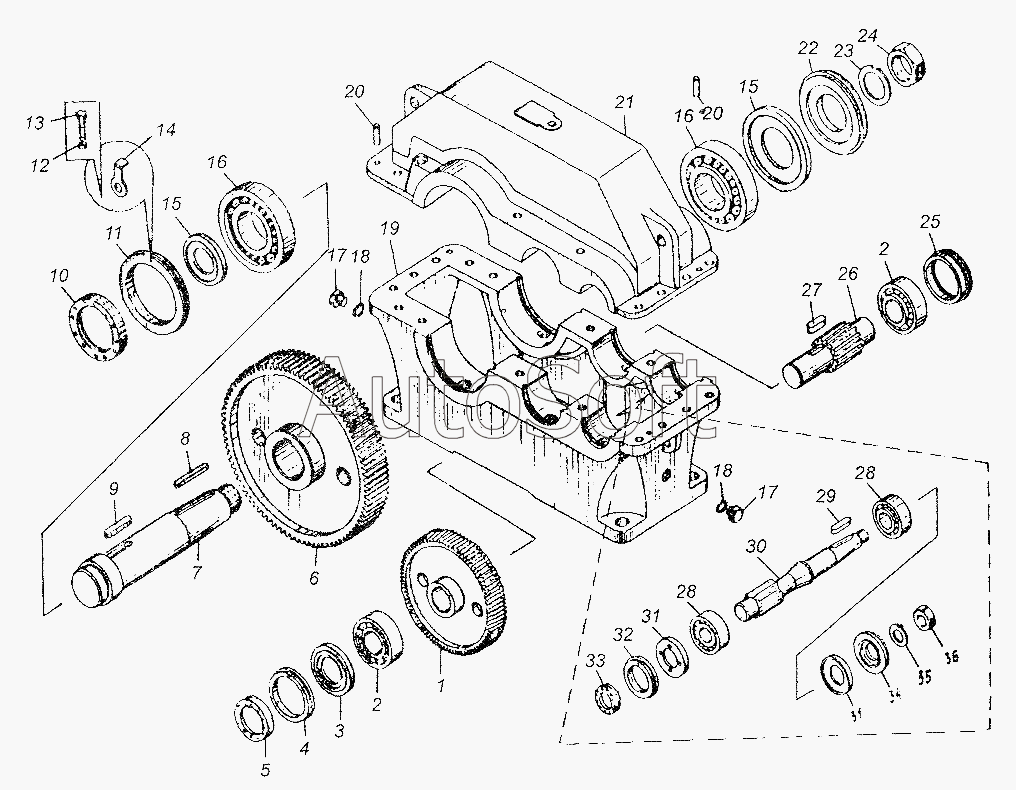

Каталог запасных частей к технике: Автокран КС-3577 (2003). Редуктор Ц2У-250-31,5-11
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Колесо зубчатое | |
| 2 | [***] | Подшипник 7611 ГОСТ333-79 | |
| 3 | 0***7 | Шайба нажимная | |
| 4 | 0***5 | Крышка | |
| 5 | 0***6 | Винт регулировочный | |
| 6 | 1***2 | Колесо зубчатое | |
| 7 | 1***1 | Вал тихоходный | |
| 8 | [***] | Шпонка 3-22х14-100 ГОСТ8789-68 | |
| 9 | [***] | Шпонка 22х20х80 ГОСТ10748-79 | |
| 10 | 0***6 | Винт регулировочный | |
| 11 | 0***5 | Крышка | |
| 12 | 0***4 | Замок | |
| 13 | [***] | Болт М6х14.58 ГОСТ7798-70 | |
| 14 | [***] | Шайба 6.65Г ГОСТ6402-70 | |
| 15 | 0***7 | Шайба нажимная | |
| 16 | [***] | Подшипник 7318 ГОСТ333-79 | |
| 17 | [***] | Пробка М20х1,5 | |
| 18 | 1***0 | Прокладка | |
| 19 | 1***1 | Корпус | |
| 20 | [***] | Штифт 10х45 ГОСТ3129-70 | |
| 21 | 1***2 | Крышка | |
| 22 | 0***2 | Крышка | |
| 23 | [***] | Шайба 90.02 | |
| 24 | [***] | Гайка М64х4.04.20 ГОСТ10607-72 | |
| 25 | 0***1 | Крышка | |
| 26 | 1***2 | Вал-шестерня | |
| 27 | [***] | Шпонка 16х14х50 ГОСТ10748-79 | |
| 28 | [***] | Подшипник 7608 ГОСТ333-79 | |
| 29 | [***] | Шпонка 3-10х8х56 ГОСТ8789-68 | |
| 30 | 1***2 | Вал-шестерня | |
| 31 | 1***7 | Шайба нажимная | |
| 32 | 1***5 | Крышка | |
| 33 | 1***6 | Винт регулировочный | |
| 34 | 1***2 | Крышка | |
| 35 | [***] | Шайба 40.02 | |
| 36 | [***] | Гайка 2М24х2,5 ГОСТ5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
