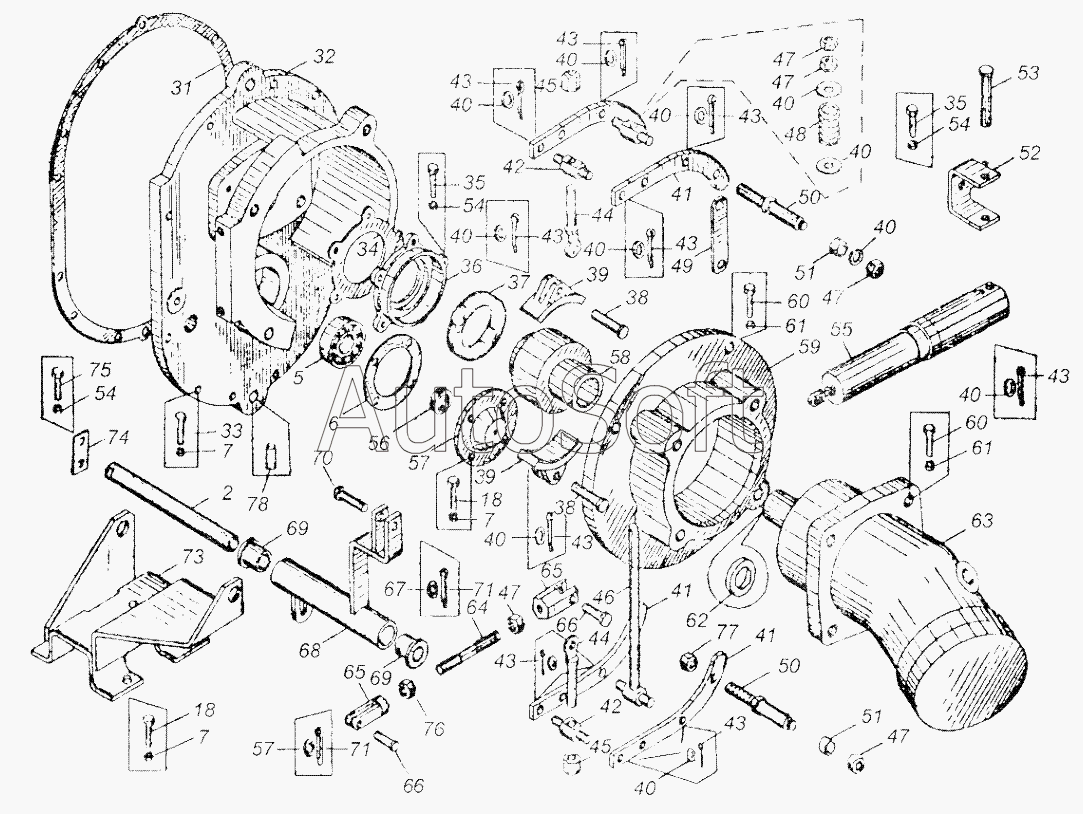

Каталог запасных частей к технике: Автокран КС-3577 (2003). Механизм поворота КС-3577.28.000-1
66
66
54
54
54
55
56
57
57
58
59
60
60
61
61
62
62
63
64
65
65
53
67
68
69
69
70
71
71
72
73
74
75
76
77
78
40
40
40
40
40
40
40
40
40
40
40
6
7
7
7
18
18
31
32
33
34
35
35
36
37
38
38
39
39
5
41
41
41
42
42
43
43
43
43
43
43
43
43
43
44
44
45
45
46
47
47
47
47
47
48
49
50
50
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | [***] | Подшипник 306 5 ГОСТ8338-75 | |
| 6 | К***6 | Прокладка | |
| 7 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 18 | [***] | Болт М10х25.46.20.019 ГОСТ7798-70 | |
| 31 | К***6 | Прокладка | |
| 32 | К***1 | Верхняя часть корпуса | |
| 33 | [***] | Болт М10х35.46.20.019 ГОСТ7798-70 | |
| 34 | К***4 | Прокладка | |
| 35 | [***] | Болт М10х30.46.20.019 | |
| 36 | К***1 | Крышка | |
| 37 | [***] | Манжета 1,2-70х95-1 ГОСТ8752-79 | |
| 38 | К***8 | Ось | |
| 39 | К***0 | Колодка | |
| 40 | [***] | Шайба 12.02.019 ГОСТ11371-78 | |
| 41 | К***7 | Рычаг | |
| 42 | К***0 | Траверса | |
| 43 | [***] | Шплинт 4х32.016 ГОСТ397-79 | |
| 44 | К***0 | Тяга | |
| 45 | К***4 | Гайка специальная | |
| 46 | К***0 | Тяга | |
| 47 | [***] | Гайка М12.5.019 ГОСТ5915-70 | |
| 48 | К***7 | Пружина | |
| 49 | К***3 | Планка | |
| 50 | К***8 | Ось | |
| 51 | К***9 | Втулка | |
| 52 | К***7 | Основание | |
| 53 | [***] | Ось 6-12х80.45Ц9хр ГОСТ9650 | |
| 54 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 55 | К***1 | Размыкатель тормоза | |
| 56 | [***] | Манжета 3-32х20-6 ГОСТ14896-84 | |
| 57 | К***1 | Крышка | |
| 58 | К***6 | Шкив тормозной | |
| 59 | К***5 | Фланец | |
| 60 | [***] | Болт М16х45.46.20.019 ГОСТ7798-70 | |
| 61 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 62 | К***1 | Кольцо | |
| 63 | [***] | Гидромотор 310.112-00 | |
| 64 | К***1 | Шток | |
| 65 | К***3 | Вилка | |
| 66 | К***4 | Ось | |
| 67 | [***] | Шайба 10.01.026 ГОСТ11371-78 | |
| 68 | К***0 | Рычаг | |
| 69 | К***1 | Втулка | |
| 70 | [***] | Ось | |
| 71 | [***] | Шплинт 2,5х20.016 ГОСТ397-79 | |
| 72 | К***9 | Ось | |
| 73 | К***0 | Кронштейн | |
| 74 | К***1 | Планка | |
| 75 | [***] | Болт М8х20.46.20.019 ГОСТ7798-70 | |
| 76 | [***] | Гайка М12.лев.5.019 ГОСТ5915-70 | |
| 77 | [***] | Гайка М16.5.019 ГОСТ5915-70 | |
| 78 | [***] | Штифт 16М6х40 ГОСТ3128-70 |
