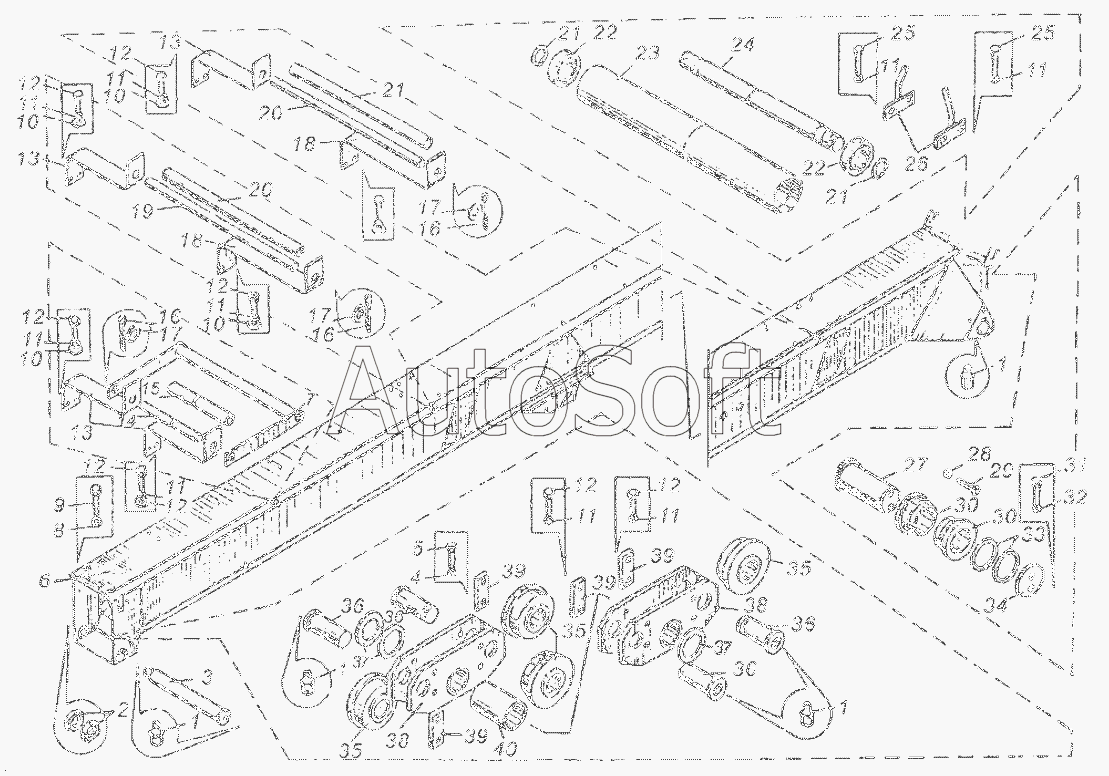

Каталог запасных частей к технике: Автокран КС-3577 (2003). Стрела телескопическая КС-3577.63.100
31
22
22
23
24
25
25
26
27
28
29
30
30
21
21
21
32
33
34
35
35
35
36
36
36
36
37
37
38
38
39
39
39
39
40
11
11
11
11
11
11
11
11
11
2
3
4
5
6
7
8
9
10
10
10
10
1
1
1
1
12
12
12
12
12
12
12
12
13
13
13
14
15
16
16
17
17
17
17
18
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 2 | [***] | Гайка ВМ42х1,5.5.019 ГОСТ11871-80 | |
| 3 | К***1 | Ось | |
| 4 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 5 | [***] | Болт М10х20.46.019 ГОСТ7798-70 | |
| 6 | К***0 | Основание стрелы | |
| 7 | К***0 | Ограничитель | |
| 8 | [***] | Гайка М24-64.04.019 ГОСТ5916-70 | |
| 9 | [***] | Болт М24х60.46.019 ГОСТ7796-70 | |
| 10 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 11 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 12 | [***] | Болт М10Х20.46.019 ГОСТ7798-70 | |
| 13 | К***7 | Кронштейн | |
| 14 | К***8 | Ось | |
| 15 | К***2 | Труба | |
| 16 | [***] | Шплинт 4х25.016 ГОСТ397-79 | |
| 17 | [***] | Шайба 20.02.ВСт3пс.019 ГОСТ11371-78 | |
| 18 | К***0 | Кронштейн | |
| 19 | К***1 | Ось | |
| 20 | К***4 | Труба | |
| 21 | [***] | Кольцо В-35 ГОСТ13942-80 | |
| 22 | [***] | Подшипник 60207 ГОСТ7242-81 | |
| 23 | К***2 | Ролик | |
| 24 | К***1 | Ось | |
| 25 | [***] | Болт М12х25.46.019 ГОСТ7798-70 | |
| 26 | У***0 | Ограничитель | |
| 27 | К***6 | Ось | |
| 28 | [***] | Гайка М10-64.04.019 ГОСТ5916-70 | |
| 29 | [***] | Винт ВМ10-8g50.14Н.10 ГОСТ1483-84 | |
| 30 | У***4 | Втулка | |
| 31 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 32 | [***] | Болт М10х25.46.019 ГОСТ7798-70 | |
| 33 | К***5 | Шайба | |
| 34 | [***] | Шайба 70.019 | |
| 35 | К***2 | Ролик | |
| 36 | К***1 | Ось | |
| 37 | К***3 | Проставка | |
| 38 | К***0 | Кронштейн | |
| 39 | К***3 | Оседержатель 40-60 | |
| 40 | К***7 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
