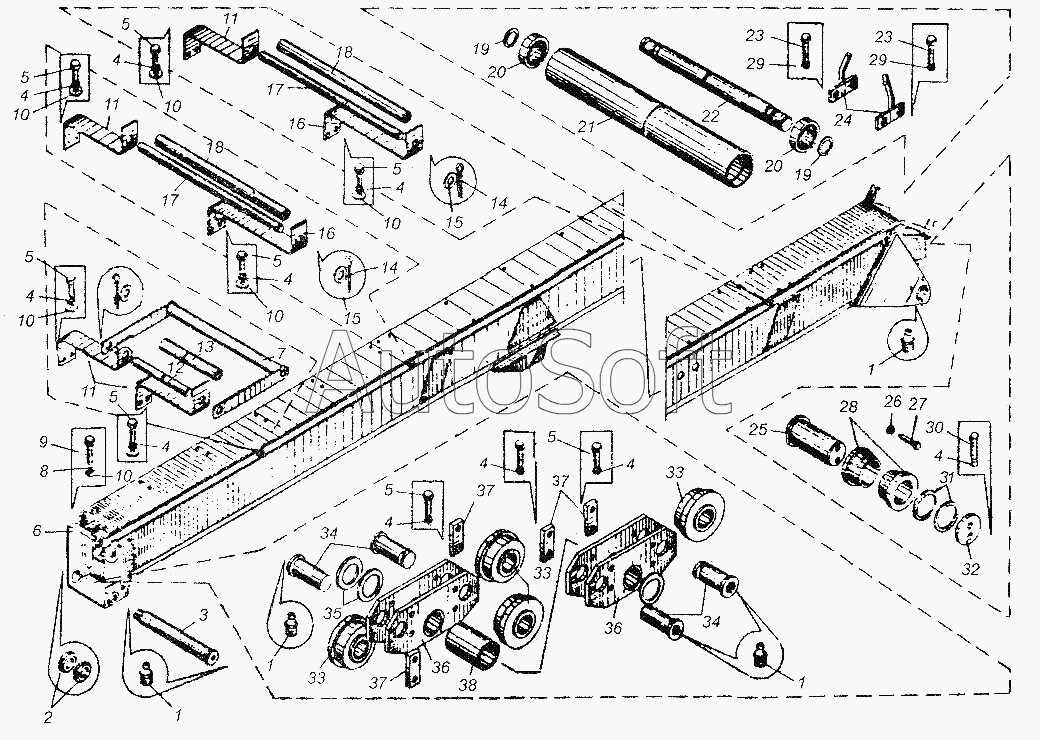

Каталог запасных частей к технике: Автокран КС-3577 (2003). Стрела телескопическая КС-3577-3.63.100 (КС-3577-3)
30
21
22
23
23
24
25
26
27
28
29
29
20
20
31
32
33
33
33
34
34
35
36
36
37
37
37
38
11
11
11
2
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
7
8
9
10
10
10
10
10
10
1
1
1
1
12
13
14
14
15
15
16
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 2 | [***] | Гайка М42х1,5.5.019 ГОСТ11871-80 | |
| 3 | К***1 | Ось | |
| 4 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 5 | [***] | Болт М10х20.46.019 ГОСТ7798-70 ГОСТ7798-70 | |
| 6 | К***2 | Основание стрелы | |
| 7 | К***0 | Ограничитель | |
| 8 | [***] | Гайка М24.5.019 ГОСТ5916-70 | |
| 9 | [***] | Болт М24х60.46.019 ГОСТ7796-70 | |
| 10 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 11 | К***7 | Кронштейн | |
| 12 | К***8 | Ось | |
| 13 | К***2 | Труба | |
| 14 | [***] | Шплинт 4х25.016 ГОСТ397-79 | |
| 15 | [***] | Шайба 20.02.019 ГОСТ11371-78 | |
| 16 | К***0 | Кронштейн | |
| 17 | К***1 | Ось | |
| 18 | К***4 | Труба | |
| 19 | [***] | Кольцо В-35 ГОСТ13942-80 | |
| 20 | [***] | Подшипник 60207 ГОСТ7242-81 | |
| 21 | К***2 | Ролик | |
| 22 | К***1 | Ось | |
| 23 | [***] | Болт М12х25.36.019 ГОСТ7798-70 | |
| 24 | У***0 | Ограничитель | |
| 25 | К***6 | Ось | |
| 26 | [***] | Гайка М10.5.019 ГОСТ5916-70 | |
| 27 | [***] | Винт М10х50.46.019 ГОСТ1483-75 | |
| 28 | У***4 | Втулка | |
| 29 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 30 | [***] | Болт М10х25.46.019 ГОСТ7798-70 | |
| 31 | К***5 | Шайба | |
| 32 | [***] | Шайба упорная 70.019 | |
| 33 | К***2 | Ролик | |
| 34 | К***1 | Ось | |
| 35 | К***3 | Проставка | |
| 36 | К***0 | Кронштейн | |
| 37 | [***] | Оседержатель 40-60 ОСТ22-124-71 | |
| 38 | К***7 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
