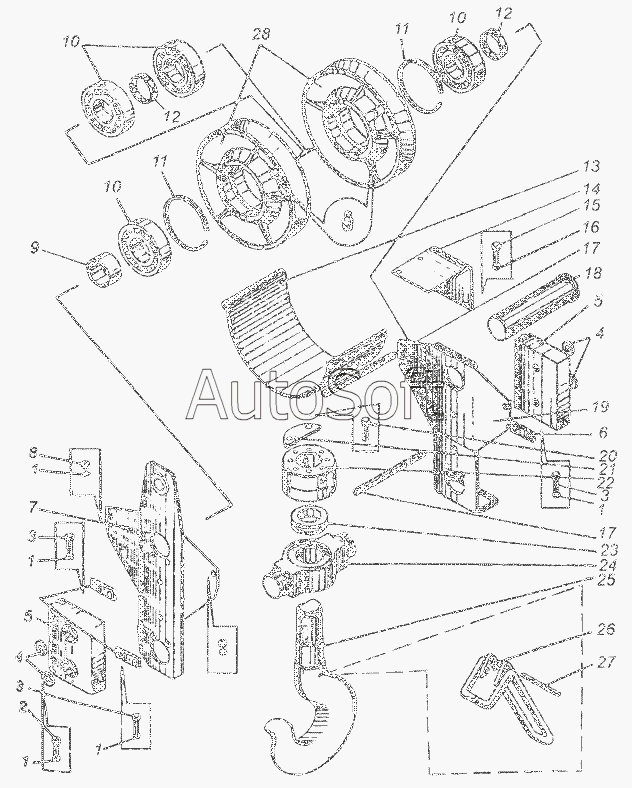

Каталог запасных частей к технике: Автокран КС-3577 (2003). Крюковая обойма КС-3577-3.63.300 (КС-3577-3)
15
28
27
26
25
24
23
22
21
20
19
18
17
17
16
1
1
1
1
1
14
13
12
12
11
11
10
10
10
9
8
7
6
5
5
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шайба 12.65Г ГОСТ6402-70 | |
| 2 | [***] | Болт 12х45.46.019 ГОСТ7798-70 | |
| 3 | [***] | Болт 12х25.46.019 ГОСТ7798-70 | |
| 4 | [***] | Кольцо прокладочное 13 | |
| 5 | К***7 | Груз | |
| 6 | [***] | Оседержатель 40-60.019 ОСТ22-124-71 | |
| 7 | К***0 | Обойма | |
| 8 | [***] | Гайка М12.5.019 ГОСТ5915-70 | |
| 9 | К***3 | Втулка | |
| 10 | [***] | Подшипник 60314 ГОСТ7242-81 | |
| 11 | К***2 | Кольцо | |
| 12 | К***2 | Втулка | |
| 13 | К***8 | Кожух | |
| 14 | К***1 | Уголок | |
| 15 | [***] | Болт М8х16.46.019 ГОСТ7798-70 | |
| 16 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 17 | [***] | Шпилька М12х249.03.019 | |
| 18 | К***9 | Ось | |
| 19 | К***0 | Обойма | |
| 20 | [***] | Болт ЗМ10х25.46.019 ГОСТ7798-70 | |
| 21 | К***3 | Планка | |
| 22 | К***0 | Гайка | |
| 23 | [***] | Подшипник 8216 ГОСТ6874-75 | |
| 24 | К***1 | Траверса | |
| 25 | К***6 | Крюк | |
| 26 | [***] | Скоба 18-2/1 ГОСТ12840-80 | |
| 27 | [***] | Штифт 12х120.36.019 ГОСТ10774-80 | |
| 28 | К***1 | Блок |
