Каталог запасных частей к технике: Автокран КС-3577 (2003). Нормали
1
1
1
2
2
2
2
3
4
4
4
4

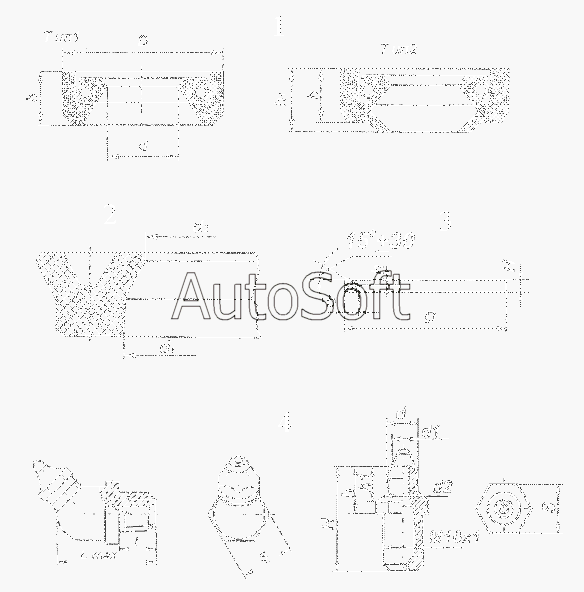

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Манжета ГОСТ 8752-79 (d=50, D=70, h=10) | |
| 1 | 1***3 | Манжета ГОСТ 8752-79 (d=70, D=95, h=10) | |
| 1 | 1***3 | Манжета ГОСТ 8752-79 (d=75, D=100, h=10) | |
| 2 | 1***6 | Манжета ГОСТ14896-84 (d= 80,5, d1=76, H=10, h=5,5, h1=4,7, B=14, b=8, b1=9,5) | |
| 2 | 3***0 | Манжета ГОСТ14896-84 (d=20,D=32, B=H=6, d1=20,6, D1=31,4, d2=18,2, D2=33,8, h=3, R1=15, R2=4,5, R3=1,5, h1=3,8, t=1) | |
| 2 | 5***5 | Манжета ГОСТ14896-84 (d= 40,3, d1=37, H=7, h=4,3, h1=3,5, B=8, b=4,5, b1=4,7) | |
| 2 | 6***5 | Манжета ГОСТ14896-84 (d= 50,3, d1=47, H=7, h=4,3, h1=3,5, B=8, b=4,5, b1=4,7) | |
| 3 | 1***П | Кольцо защитное ГОСТ14896-84 (D=160,4, H=4, h=2,0, b=10,2) | |
| 4 | 1***2 | Масленка ГОСТ19853-74 (H=18, h=10, h1=7,0, d=6,7, d1=4,5, d2=5,8, S=10, угол=48град.) | |
| 4 | 2***2 | Масленка ГОСТ19853-74 (L=22, I=8, угол=45град.) | |
| 4 | 2***5 | Масленка ГОСТ19853-74 (L=22, I=8, угол=45град.) | |
| 4 | 2***0 | Масленка ГОСТ19853-74 (L=22, I=8, угол=90град.) |
