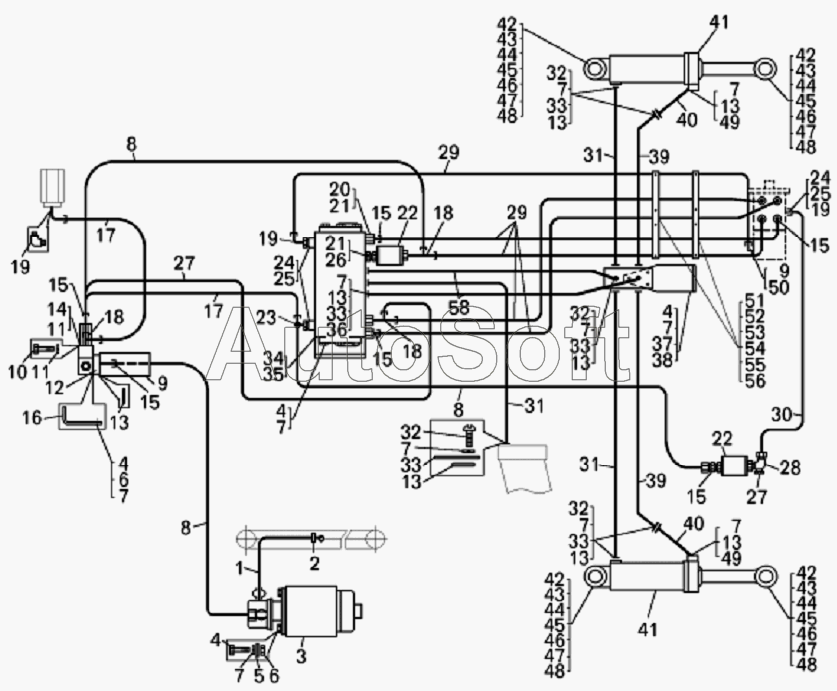

Каталог запасных частей к технике: БелАЗ 7823 (2008). Установка трубопроводов рулевого управления
44
44
44
44
30
31
31
31
32
32
32
32
33
33
33
33
33
34
35
36
37
38
39
39
40
40
41
41
42
42
42
42
43
43
43
43
29
29
45
45
45
45
46
46
46
46
47
47
47
47
48
48
48
48
49
49
50
51
52
53
54
55
56
58
16
2
3
4
4
4
4
5
6
6
7
7
7
7
7
7
7
7
7
7
7
8
8
8
9
9
10
11
11
12
13
13
13
13
13
13
13
13
14
15
15
15
15
15
15
1
17
17
18
18
18
19
19
19
20
21
21
22
22
23
24
24
25
25
26
27
59
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Рукав всасывающий | |
| 2 | T***2 | Хомут | |
| 3 | 7***0 | Электродвигатель с насосом | |
| 4 | 2***7 | Болт | |
| 5 | 2***9 | Шайба | |
| 6 | 2***2 | Гайка | |
| 7 | 2***6 | Шайба | |
| 8 | 7***6 | Рукав высокого давления | |
| 9 | 7***0 | Клапан-регулятор | |
| 10 | 2***9 | Болт М8х66 | |
| 11 | 2***5 | Шайба | |
| 12 | 7***4 | Фланец | |
| 13 | 0***2 | Кольцо | |
| 14 | 2***4 | Болт | |
| 15 | 3***6 | Ниппель | |
| 16 | 7***2 | Кронштейн | |
| 17 | 7***0 | Рукав высокого давления | |
| 18 | 3***3 | Тройник | |
| 19 | 3***5 | Угольник (459981645) | |
| 20 | 7***3 | Удлинитель | |
| 21 | 5***2 | Прокладка | |
| 22 | 5***0 | Фильтр | |
| 23 | 3***6 | Тройник | |
| 24 | 5***4 | Прокладка | |
| 25 | 7***2 | Удлинитель | |
| 26 | 7***2 | Переходник | |
| 27 | 7***0 | Рукав высокого давления | |
| 28 | 3***6 | Угольник | |
| 29 | 7***4 | Рукав высокого давления | |
| 30 | 7***0 | Рукав высокого давления | |
| 31 | 7***0 | Рукав высокого давления | |
| 32 | 3***7 | Винт М10х35 (0034131700) | |
| 33 | 7***4 | Прижим фланца | |
| 34 | O***5 | Усилитель потока | |
| 35 | 7***0 | Кронштейн | |
| 36 | 7***4 | Винт 3/8-16UNC | |
| 37 | 7***2 | Плита соединительная | |
| 38 | 7***7 | Кронштейн | |
| 39 | 7***0 | Рукав высокого давления | |
| 40 | 7***1 | Труба | |
| 41 | 7***0 | Цилиндр поворота | |
| 42 | 7***0 | Палец | |
| 43 | 7***4 | Втулка распорная | |
| 44 | 5***2 | Сальник | |
| 45 | 1***р | Масленка | |
| 46 | 7***6 | Пластина стопорная | |
| 47 | 2***7 | Болт | |
| 48 | 2***8 | Шайба | |
| 49 | 2***0 | Болт М10х55 | |
| 50 | 0***2 | Кольцо | |
| 51 | 7***0 | Кронштейн | |
| 52 | 7***4 | Пластина | |
| 53 | 7***8 | Вкладыш | |
| 54 | 2***8 | Болт | |
| 55 | 2***4 | Шайба | |
| 56 | 3***2 | Шпилька М6х35 | |
| 57 | 2***8 | Гайка | |
| 58 | 7***0 | Рукав высокого давления | |
| 59 | 2***1 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
