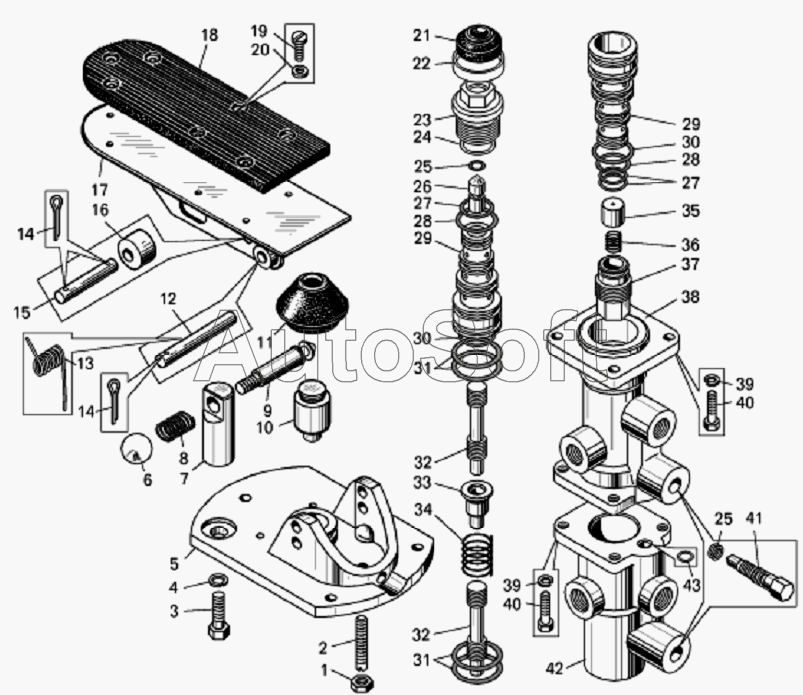

Каталог запасных частей к технике: БелАЗ-7823 (2008). Кран управления тормозами
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
28
29
29
30
30
31
31
32
32
33
34
35
36
37
38
39
39
40
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Гайка | |
| 2 | 5***9 | Фиксатор | |
| 3 | 2***0 | Болт | |
| 4 | 2***7 | Шайба | |
| 5 | 7***0 | Крышка корпуса крана | |
| 6 | 5***0 | Шарик | |
| 7 | 7***6 | Втулка | |
| 8 | 5***7 | Пружина | |
| 9 | 7***2 | Фиксатор | |
| 10 | 7***0 | Толкатель | |
| 11 | 5***Б | Чехол | |
| 12 | 7***7 | Ось | |
| 13 | 7***8 | Пружина | |
| 14 | 2***8 | Шплинт | |
| 15 | 5***6 | Ось | |
| 16 | 5***4 | Ролик | |
| 17 | 7***0 | Педаль | |
| 18 | 5***6 | Накладка педали | |
| 19 | 2***2 | Винт | |
| 20 | 2***7 | Шайба | |
| 21 | 1***5 | Элемент уравновешивающий | |
| 22 | 7***0 | Тарелка пружины | |
| 23 | 7***5 | Пробка | |
| 24 | 0***2 | Кольцо | |
| 25 | 0***2 | Кольцо | |
| 26 | 7***0 | Шток | |
| 27 | 0***2 | Кольцо | |
| 28 | 0***2 | Кольцо | |
| 29 | 7***5 | Гильза | |
| 30 | 0***2 | Кольцо | |
| 31 | 0***2 | Кольцо | |
| 32 | 7***6 | Золотник | |
| 33 | 7***8 | Толкатель | |
| 34 | 7***1 | Пружина | |
| 35 | 7***9 | Поршень | |
| 36 | 5***7 | Пружина | |
| 37 | 7***4 | Пробка | |
| 38 | 7***0 | Корпус верхний | |
| 39 | 2***5 | Шайба | |
| 40 | 2***7 | Болт | |
| 41 | 7***2 | Игла запорная | |
| 42 | 7***0 | Корпус нижний | |
| 43 | 0***2 | Кольцо |
