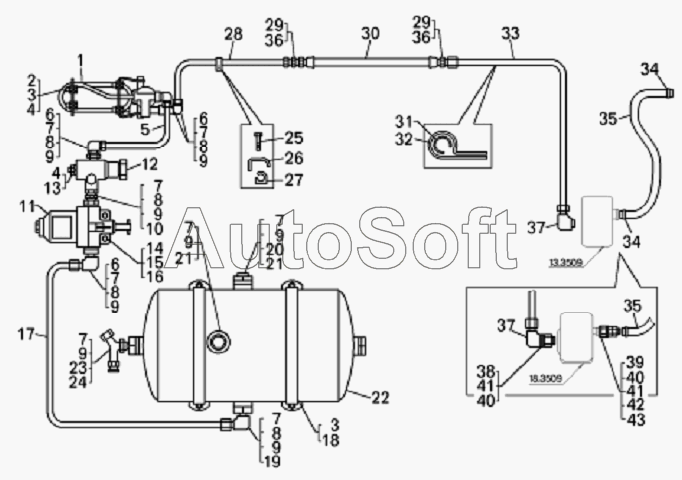

Каталог запасных частей к технике: БелАЗ 7823 (2008). Монтаж трубопроводов компрессора на бульдозере БелАЗ-7823
33
23
24
25
26
27
28
29
29
30
31
32
22
34
34
35
35
36
36
37
37
38
39
40
40
41
41
42
43
12
2
3
3
4
4
5
6
6
6
7
7
7
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
9
9
9
10
11
1
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Водоотделитель | |
| 2 | 2***7 | Болт | |
| 3 | 2***2 | Гайка | |
| 4 | 2***6 | Шайба | |
| 5 | 7***5 | Т рубка | |
| 6 | 4***6 | Угольник | |
| 7 | 0***2 | Кольцо | |
| 8 | 3***9 | Гайка М22-6Н | |
| 9 | 3***5 | Шайба защитная | |
| 10 | 4***4 | Штуцер | |
| 11 | 1***0 | Противозамерзатель | |
| 12 | 1***1 | Регулятор давления | |
| 13 | 2***7 | Гайка | |
| 14 | 2***0 | Гайка | |
| 15 | 2***5 | Болт | |
| 16 | 2***6 | Шайба | |
| 17 | 7***8 | Т рубка | |
| 18 | 5***8 | Хомут крепления | |
| 19 | 4***2 | Угольник | |
| 20 | П***0 | Кран | |
| 21 | 3***5 | Гайка | |
| 22 | 7***5 | Ресивер | |
| 23 | 1***2 | Кран отбора воздуха | |
| 24 | 3***4 | Гайка переходная | |
| 25 | 2***4 | Болт | |
| 26 | 5***8 | Вкладыш | |
| 27 | 7***4 | Скоба | |
| 28 | 7***0 | Т рубка | |
| 29 | 3***7 | Ниппель | |
| 30 | 7***4 | Шланг (515Б-3506210-01) | |
| 31 | 5***1 | Прокладка | |
| 32 | 3***4 | Кляммер | |
| 33 | 7***4 | Т рубка | |
| 34 | 3***5 | Хомут | |
| 35 | 7***8 | Шланг соединительный | |
| 36 | 0***2 | Кольцо | |
| 37 | 3***9 | Угольник | |
| 38 | 4***2 | Штуцер | |
| 39 | 3***0 | Гайка М26-6Н | |
| 40 | 3***3 | Шайба | |
| 41 | 3***1 | Шайба | |
| 42 | 7***6 | Переходник | |
| 43 | 7***6 | Переходник |
