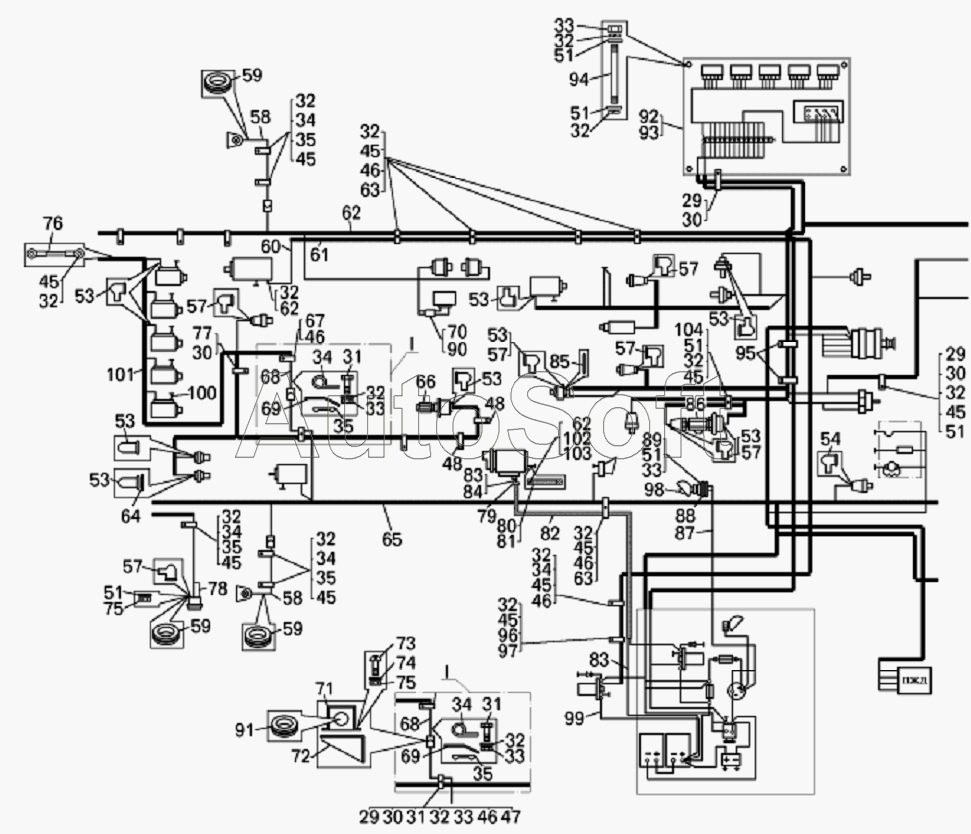

Каталог запасных частей к технике: БелАЗ-7823 (2008). Монтаж проводов на шасси бульдозера БелАЗ-7823, БелАЗ-78231. Часть II
29
29
29
30
30
30
30
31
31
31
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
33
33
33
33
33
34
34
34
34
34
34
35
35
35
35
35
45
45
45
45
45
45
45
45
45
45
46
46
46
46
46
47
48
48
51
51
51
51
51
51
53
53
53
53
53
53
53
53
57
57
57
57
57
57
58
58
59
59
59
60
61
68
68
62
62
62
63
63
64
65
66
67
69
69
70
71
72
73
74
75
75
76
77
78
79
80
81
82
83
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 29 | 3***6 | Кляммер | |
| 30 | 5***1 | Прокладка | |
| 31 | 2***0 | Болт | |
| 32 | 2***4 | Шайба | |
| 33 | 2***8 | Гайка | |
| 34 | 3***0 | Кляммер | |
| 35 | 5***5 | Прокладка | |
| 45 | 2***8 | Болт | |
| 46 | 5***1 | Прокладка | |
| 47 | 3***7 | Кляммер | |
| 48 | 5***3 | Хомут | |
| 51 | 2***4 | Шайба | |
| 53 | 7***2 | Колпачок защитный | |
| 57 | 5***4 | Чехол защитный | |
| 58 | 7***0 | Провод | |
| 59 | 5***6 | Втулка | |
| 60 | 7***0 | Провод | |
| 61 | 7***9 | Провод дублирующего привода руля | |
| 62 | 7***0 | Жгут проводов по двигателю | |
| 63 | 3***9 | Кляммер | |
| 64 | 5***4 | Прокладка | |
| 65 | 7***0 | Жгут проводов по лонжерону | |
| 66 | 7***8 | Переходник | |
| 67 | 3***1 | Кляммер | |
| 68 | 2***5 | Болт | |
| 69 | 7***2 | Кронштейн | |
| 70 | 5***0 | Чехол защитный | |
| 71 | Т***0 | Крышка | |
| 72 | Т***0 | Кронштейн | |
| 73 | 2***9 | Винт | |
| 74 | 2***3 | Шайба | |
| 75 | 2***4 | Гайка | |
| 76 | 5***8 | Перемычка | |
| 77 | 3***2 | Кляммер | |
| 78 | 5***8 | Перемычка | |
| 79 | 5***1 | Втулка гибкого рукава | |
| 80 | 2***5 | Шайба | |
| 81 | 5***1 | Провод | |
| 81 | 5***2 | Провод соединения двигателя с рамой | |
| 82 | 7***4 | Гибкий рукав | |
| 83 | 5***0 | Провод от аккумуляторных батарей | |
| 84 | 7***0 | Перемычка | |
| 85 | 5***4 | Прокладка | |
| 86 | 3***6 | Тройник | |
| 87 | 7***5 | Жгут проводов подкапотной лампы | |
| 88 | 5***4 | Втулка амортизационная | |
| 89 | 2***2 | Болт | |
| 90 | К***я | Колодка штыревая | |
| 91 | 2***5 | Втулка | |
| 92 | 7***6 | Крышка | |
| 93 | 7***0 | Панель реле | |
| 94 | 7***4 | Стойка крепления проводов | |
| 95 | 5***2 | Хомут электромонтажный | |
| 96 | 3***1 | Кляммер | |
| 97 | 5***2 | Прокладка | |
| 98 | А***3 | Лампа | |
| 99 | 7***7 | Перемычка | |
| 100 | 5***4 | Перемычка | |
| 101 | 7***2 | Жгут проводов | |
| 102 | 2***6 | Шайба | |
| 103 | 2***6 | Шайба | |
| 104 | 3***8 | Кляммер |
