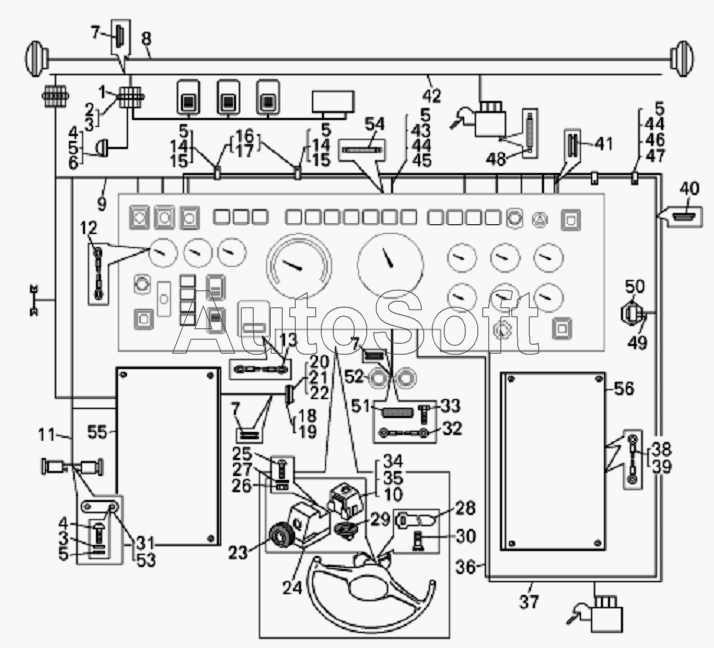

Каталог запасных частей к технике: БелАЗ 7823 (2008). Монтаж проводов на кабине бульдозера БелАЗ-7823, 78231
44
44
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
29
45
46
47
48
49
50
51
52
53
54
55
55
56
56
14
14
2
3
3
4
4
5
5
5
5
5
5
6
7
7
7
8
9
9
10
11
12
13
13
1
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Панель соединительная | |
| 2 | 2***5 | Винт | |
| 3 | 2***4 | Шайба | |
| 4 | 2***3 | Винт | |
| 5 | 2***4 | Шайба | |
| 6 | 1***4 | Плафон | |
| 7 | 5***6 | Втулка | |
| 8 | 7***0 | Жгут проводов фар | |
| 9 | 7***8 | Жгут основной | |
| 9 | 7***8 | Жгут основной | |
| 10 | 7***7 | Кожух | |
| 11 | 7***6 | Жгут отопителя | |
| 12 | 7***7 | Перемычка массы | |
| 13 | 5***4 | Перемычка | |
| 13 | 5***7 | Перемычка | |
| 14 | 7***4 | Стойка крепления проводов | |
| 15 | 2***8 | Гайка | |
| 16 | 5***2 | Прокладка | |
| 17 | 3***1 | Кляммер | |
| 18 | 5***2 | Прокладка | |
| 19 | 4***Л | Розетка штепсельная | |
| 20 | 2***2 | Винт | |
| 21 | 2***8 | Гайка | |
| 22 | 2***0 | Шайба | |
| 23 | 6***2 | Чехол переключателя | |
| 24 | 6***9 | Переключатель поворота | |
| 25 | 2***0 | Винт | |
| 26 | 2***4 | Гайка | |
| 27 | 2***3 | Шайба | |
| 28 | 6***2 | Хомут | |
| 29 | 6***9 | Втулка сбрасывателя | |
| 30 | 2***7 | Винт | |
| 31 | С***0 | Сопротивление | |
| 32 | 7***0 | Перемычка | |
| 33 | 2***8 | Болт | |
| 34 | 6***0 | Переключатель реверса | |
| 35 | 7***6 | Кожух | |
| 36 | 7***8 | Жгут проводов добавочный | |
| 36 | 7***8 | Жгут проводов добавочный | |
| 37 | 7***0 | Жгут проводов заднего стеклоочистителя | |
| 38 | 7***0 | Перемычка | |
| 39 | 7***4 | Перемычка предохранителя | |
| 40 | 5***7 | Кольцо | |
| 41 | 2***5 | Втулка | |
| 42 | 7***6 | Жгут проводов переднего стеклоочистителя | |
| 43 | 5***1 | Прокладка | |
| 44 | 2***8 | Болт | |
| 45 | 3***7 | Кляммер | |
| 46 | 5***1 | Прокладка | |
| 47 | 3***6 | Кляммер | |
| 48 | 7***2 | Провод массы стеклоомывателя | |
| 49 | 7***1 | Провод массы | |
| 50 | В***3 | Датчик давления | |
| 51 | 5***4 | Прокладка | |
| 52 | С***3 | Сигнал звуковой | |
| 53 | С***0 | Сопротивление | |
| 54 | 7***5 | Перемычка «массы» тахометра | |
| 55 | Б***П | Блок коммутации | |
| 55 | Б***П | Блок коммутации | |
| 56 | Б***Л | Блок коммутации | |
| 56 | Б***Л | Блок коммутации |
