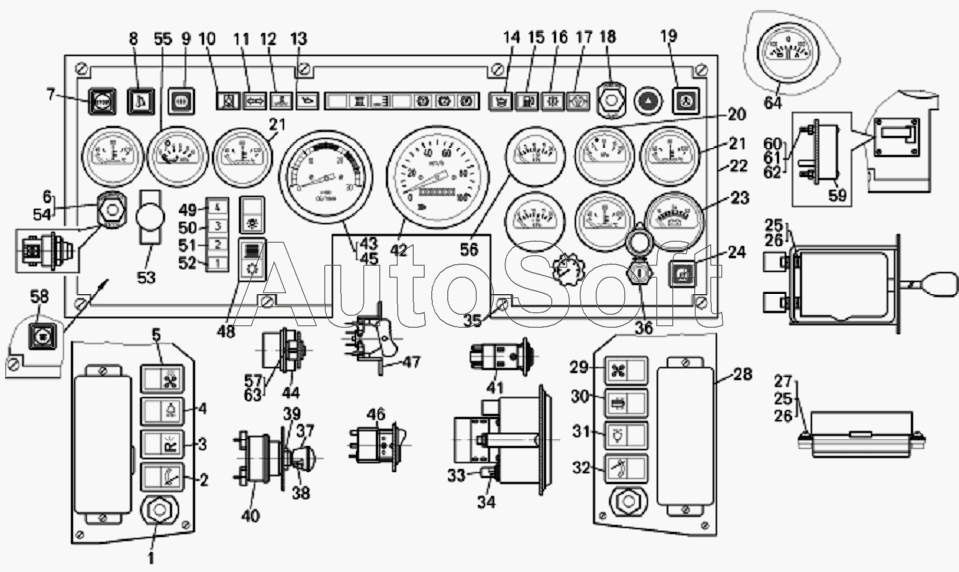

Каталог запасных частей к технике: БелАЗ 7823 (2008). Панель приборов бульдозера
40
49
48
47
46
45
44
43
43
42
41
49
39
38
37
36
35
34
33
33
32
55
64
63
62
61
60
59
58
57
56
31
55
54
53
52
52
51
51
50
50
10
15
14
14
13
13
12
12
11
11
15
10
9
8
7
6
5
4
3
2
22
30
29
28
27
26
26
25
25
24
23
22
1
21
21
21
20
19
18
17
17
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Табличка стеклоомывателя | |
| 2 | П***9 | Переключатель | |
| 3 | 7***3 | Выключатель фар заднего хода | |
| 4 | В***5 | Выключатель | |
| 5 | 7***0 | Переключатель отопителя кабины | |
| 6 | 7***2 | Табличка | |
| 7 | 7***2 | Выключатель останова двигателя | |
| 8 | 7***8 | Выключатель поворота ножа | |
| 9 | 7***5 | Выключатель жалюзи двигателя | |
| 10 | 2***2 | Лампа контрольная | |
| 10 | 7***7 | Контрольная лампа засорения масляных фильтров гидросистемы | |
| 11 | 2***7 | Контрольная лампа | |
| 11 | 2***7 | Лампа контрольная | |
| 12 | 2***5 | Лампа контрольная | |
| 12 | 7***4 | Контрольная лампа аварийной температуры | |
| 13 | 2***5 | Лампа контрольная | |
| 13 | 7***4 | Контрольная лампа аварийного давления масла | |
| 14 | 2***6 | Лампа контрольная | |
| 14 | 6***8 | Фонарь контрольной лампы | |
| 15 | 2***2 | Лампа контрольная | |
| 15 | 7***5 | Контрольная лампа резервного уровня топлива | |
| 16 | 2***1 | Лампа контрольная | |
| 16 | 7***0 | Контрольная лампа аварийной температуры масла | |
| 17 | 2***3 | Лампа контрольная | |
| 17 | 7***1 | Контрольная лампа аварийного давления воздуха | |
| 18 | 7***4 | Табличка проверки ламп | |
| 19 | 7***0 | Выключатель дублирующего привода руля | |
| 20 | Э***6 | Указатель давления | |
| 21 | Э***2 | Указатель температуры | |
| 21 | Э***3 | Указатель температуры | |
| 22 | 7***0 | Панель приборов | |
| 22 | 7***0 | Панель приборов | |
| 23 | Э***1 | Указатель напряжения | |
| 24 | 7***0 | Выключатель плавающего положения ножа | |
| 25 | 2***4 | Шайба | |
| 26 | 2***4 | Шайба | |
| 27 | 2***5 | Винт | |
| 28 | П***2 | Блок предохранителей | |
| 29 | 7***1 | Выключатель вентилятора обдува | |
| 30 | 7***6 | Выключатель маяка | |
| 31 | П***2 | Переключатель | |
| 32 | 6***6 | Переключатель заднего стеклоочистителя | |
| 33 | 5***6 | Патрон лампы | |
| 33 | Л***9 | Патрон лампы | |
| 34 | А***2 | Лампа А24-2 | |
| 35 | Е***1 | Винт М6х20 | |
| 36 | В***6 | Замок-выключатель | |
| 37 | 7***3 | Ручка выключателя | |
| 38 | 3***5 | Винт | |
| 39 | 2***3 | Гайка | |
| 40 | В***1 | Выключатель света щитка приборов | |
| 41 | 3***М | Выключатель аварийной сигнализации | |
| 42 | С***Л | Указатель спидометра | |
| 43 | 2***Л | Тахометр | |
| 43 | P***5 | Указатель тахометра | |
| 44 | Б***4 | Блок контрольных ламп | |
| 45 | П***н | Патрон лампы | |
| 46 | 0***2 | Переключатель | |
| 47 | 5***5 | Рамка выключателя | |
| 48 | 7***2 | Переключатель пульта ГМП | |
| 49 | 2***8 | Лампа контрольная | |
| 49 | 7***6 | Фонарь контрольной лампы | |
| 50 | 2***7 | Лампа контрольная | |
| 50 | 7***3 | Фонарь контрольной лампы | |
| 51 | 2***6 | Лампа контрольная | |
| 51 | 7***4 | Фонарь контрольной лампы | |
| 52 | 2***5 | Лампа контрольная | |
| 52 | 7***5 | Фонарь контрольной лампы | |
| 53 | П***Л | Пульт управления | |
| 54 | 0***4 | Выключатель кнопочный | |
| 55 | Э***4 | Указатель давления | |
| 55 | Э***5 | Указатель давления | |
| 56 | Э***8 | Указатель давления | |
| 57 | 2***1 | Винт | |
| 58 | 6***4 | Выключатель ЭФУ | |
| 59 | С***4 | Счетчик времени наработки | |
| 60 | 2***2 | Винт | |
| 61 | 2***2 | Шайба | |
| 62 | 2***2 | Гайка | |
| 63 | И***2 | Планка | |
| 64 | 1***1 | Указатель тока |
