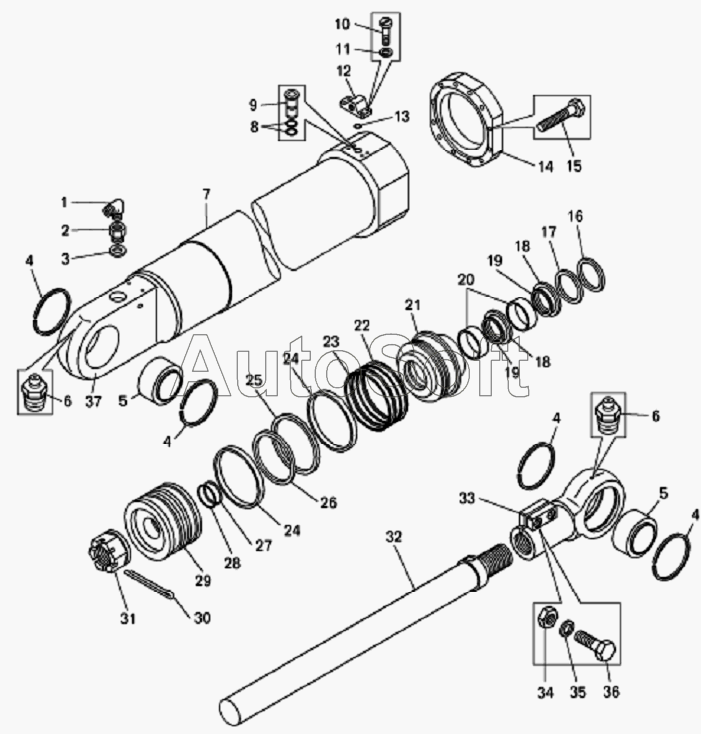

Каталог запасных частей к технике: БелАЗ-7823 (2008). Цилиндр поворота отвала
1
2
3
4
4
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7823-4614070-10 | 7***0 | Корпус цилиндра | |
| 1 | 5***9 | Угольник | |
| 2 | 7***5 | Переходник | |
| 3 | 5***9 | Прокладка | |
| 4 | 5***0 | Кольцо стопорное | |
| 5 | Ш***1 | Подшипник | |
| 6 | 1***р | Масленка | |
| 7 | 7***1 | Труба цилиндра | |
| 8 | 0***2 | Кольцо | |
| 9 | 7***3 | Втулка | |
| 10 | 3***7 | Винт М10х35 (0034131700) | |
| 11 | 2***6 | Шайба | |
| 12 | 7***2 | Фланец | |
| 13 | 0***2 | Кольцо | |
| 14 | 7***8 | Кольцо | |
| 15 | 3***8 | Болт М24х110 | |
| 16 | W***T | Грязесъемник | |
| 17 | O***7 | Кольцо | |
| 18 | R***T | Штоковое уплотнение | |
| 19 | O***7 | Кольцо | |
| 20 | G***0 | Кольцо опорное штоковое | |
| 21 | 7***5 | Крышка передняя | |
| 22 | 5***1 | Шайба защитная | |
| 23 | 1***2 | Кольцо | |
| 24 | G***0 | Кольцо опорное поршневое | |
| 25 | Р***Т | Поршневое уплотнение | |
| 26 | O***7 | Кольцо | |
| 27 | 7***7 | Шайба защитная | |
| 28 | 0***2 | Кольцо | |
| 29 | 7***1 | Поршень | |
| 30 | 2***3 | Шплинт | |
| 31 | 3***2 | Гайка М64х3 | |
| 32 | 7***4 | Шток | |
| 33 | 7***0 | Наконечник штока | |
| 34 | 2***0 | Гайка | |
| 35 | 2***9 | Шайба | |
| 36 | 2***4 | Болт | |
| 37 | 7***0 | Крышка цилиндра задняя |
