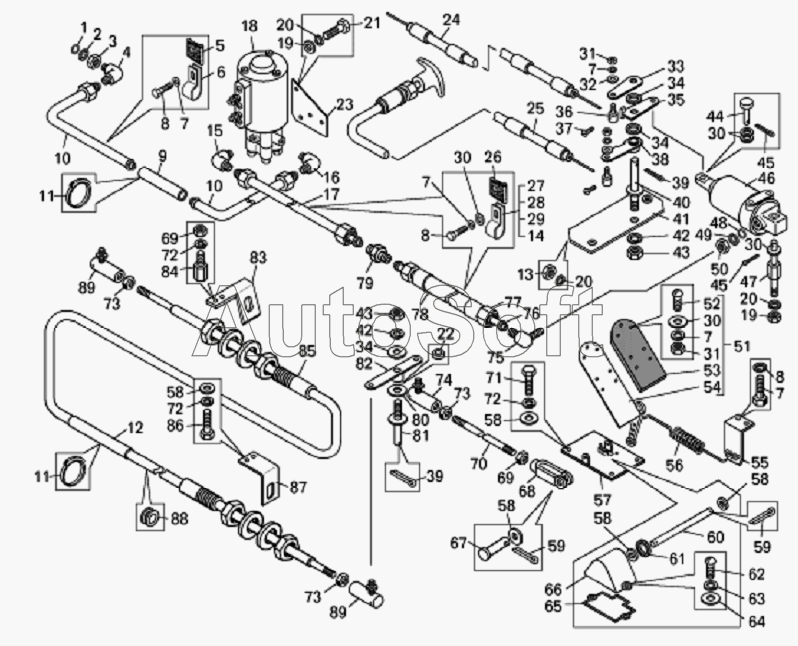

Каталог запасных частей к технике: БелАЗ-7823 (2008). Привод управления подачей топлива бульдозера БелАЗ-7823
1
2
3
4
5
6
7
7
7
7
7
8
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
31
32
33
34
34
34
35
36
37
38
39
39
40
41
42
42
43
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
58
58
58
59
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
72
72
73
73
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Кольцо | |
| 2 | 3***5 | Шайба защитная | |
| 3 | 3***9 | Гайка | |
| 4 | 4***1 | Угольник | |
| 5 | 5***1 | Прокладка | |
| 6 | 3***7 | Кляммер | |
| 7 | 2***4 | Шайба | |
| 8 | 2***8 | Болт | |
| 9 | 5***7 | Шланг | |
| 10 | 7***0 | Трубопровод | |
| 11 | 3***4 | Хомут | |
| 12 | 7***2 | Рукав защитный | |
| 13 | 2***7 | Гайка | |
| 14 | 3***2 | Кляммер | |
| 15 | 3***3 | Угольник | |
| 16 | 3***9 | Угольник | |
| 17 | 7***0 | Трубопровод | |
| 18 | 5***0 | Клапан с электромагнитом | |
| 19 | 2***2 | Гайка | |
| 20 | 2***6 | Шайба | |
| 21 | 2***9 | Болт | |
| 22 | 7***0 | Втулка | |
| 23 | 7***4 | Пластина | |
| 24 | 7***0 | Трос останова двигателя | |
| 25 | 7***0 | Тяга | |
| 26 | 5***1 | Прокладка | |
| 27 | 3***1 | Кляммер | |
| 28 | 3***2 | Кляммер | |
| 29 | 3***6 | Кляммер | |
| 30 | 2***4 | Шайба | |
| 31 | 2***8 | Гайка | |
| 32 | 2***7 | Шайба | |
| 33 | 7***0 | Пластина | |
| 34 | 2***7 | Шайба | |
| 35 | 7***0 | Рычаг | |
| 36 | 7***8 | Держатель | |
| 37 | 2***7 | Винт | |
| 38 | 7***0 | Рычаг | |
| 39 | 2***3 | Шплинт | |
| 40 | 5***6 | Ось | |
| 41 | 7***0 | Кронштейн | |
| 42 | 2***7 | Шайба | |
| 43 | 2***4 | Гайка | |
| 44 | 7***2 | Палец | |
| 45 | 2***2 | Шплинт | |
| 46 | 1***0 | Цилиндр пневматический | |
| 47 | 7***8 | Ось | |
| 48 | 0***2 | Кольцо | |
| 49 | 5***8 | Шайба | |
| 50 | 2***3 | Гайка | |
| 51 | 7***2 | Педаль в сборе | |
| 52 | 2***4 | Винт | |
| 53 | 5***6 | Накладка педали | |
| 54 | 7***1 | Педаль с упором | |
| 55 | 7***8 | Упор пружины | |
| 56 | 5***3 | Пружина | |
| 57 | 7***5 | Кронштейн педали | |
| 58 | 2***5 | Шайба | |
| 59 | 2***9 | Шплинт | |
| 60 | 7***6 | Ось | |
| 61 | 5***1 | Кольцо | |
| 62 | 2***9 | Винт | |
| 63 | 2***3 | Шайба | |
| 64 | 2***3 | Шайба | |
| 65 | 5***9 | Прокладка | |
| 66 | 5***8 | Крышка | |
| 67 | 2***5 | Палец | |
| 68 | 5***Б | Вилка | |
| 69 | 2***1 | Гайка | |
| 70 | 7***1 | Тяга | |
| 71 | 2***6 | Болт | |
| 72 | 2***5 | Шайба | |
| 73 | 2***0 | Гайка | |
| 74 | 5***8 | Наконечник в сборе | |
| 75 | 4***7 | Угольник | |
| 76 | 3***7 | Муфта | |
| 77 | 4***0 | Гайка | |
| 78 | 7***0 | Шланг | |
| 79 | 3***0 | Ниппель | |
| 80 | 2***5 | Шайба | |
| 81 | 7***4 | Ось | |
| 82 | 7***1 | Рычаг | |
| 83 | 7***2 | Кронштейн | |
| 84 | 7***6 | Стяжка | |
| 85 | 7***0 | Трос | |
| 86 | 2***4 | Болт | |
| 87 | 7***4 | Кронштейн | |
| 88 | 5***2 | Втулка | |
| 89 | 7***0 | Наконечник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
