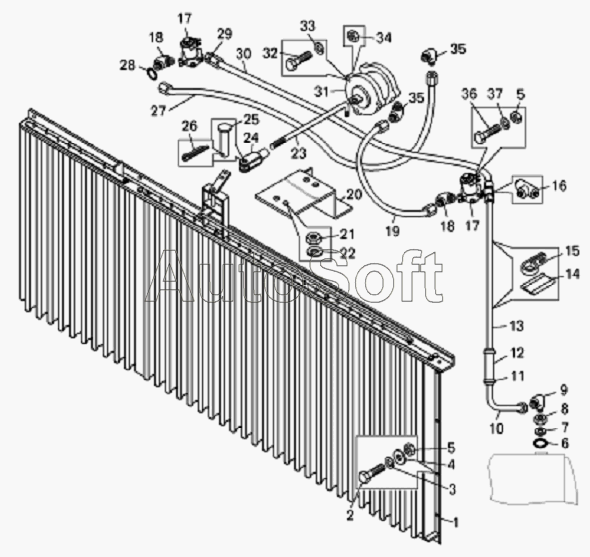

Каталог запасных частей к технике: БелАЗ 7823 (2008). Жалюзи радиатора и их привод
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
35
36
37
10
2
3
4
5
5
6
7
8
9
1
11
12
13
14
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Жалюзи радиатора | |
| 2 | 2***7 | Болт | |
| 3 | 2***5 | Шайба | |
| 4 | 2***5 | Шайба | |
| 5 | 2***0 | Гайка | |
| 6 | 0***2 | Кольцо | |
| 7 | 3***5 | Шайба защитная | |
| 8 | 3***9 | Гайка | |
| 9 | 4***1 | Угольник | |
| 10 | 7***4 | Воздухопровод | |
| 11 | 3***4 | Хомут | |
| 12 | 5***7 | Шланг | |
| 13 | 7***4 | Воздухопровод | |
| 14 | 5***1 | Прокладка | |
| 15 | 3***2 | Кляммер | |
| 16 | 3***7 | Тройник | |
| 17 | К***8 | Клапан электромагнитный | |
| 18 | 3***9 | Угольник | |
| 19 | 7***0 | Воздухопровод | |
| 20 | 7***0 | Кронштейн | |
| 21 | 2***2 | Гайка | |
| 22 | 2***6 | Шайба | |
| 23 | 7***0 | Тяга управления жалюзи радиатора | |
| 24 | 5***0 | Вилка (453610013) | |
| 25 | 2***5 | Палец | |
| 26 | 2***9 | Шплинт | |
| 27 | 7***0 | Воздухопровод | |
| 28 | 0***2 | Кольцо | |
| 29 | 3***1 | Ниппель | |
| 30 | 7***4 | Воздухопровод | |
| 31 | 5***0 | Пневмопереключатель | |
| 32 | 2***2 | Болт | |
| 33 | 2***7 | Шайба | |
| 34 | 2***4 | Гайка | |
| 35 | 3***3 | Угольник | |
| 36 | 2***9 | Болт М8х66 | |
| 37 | 2***5 | Шайба |
