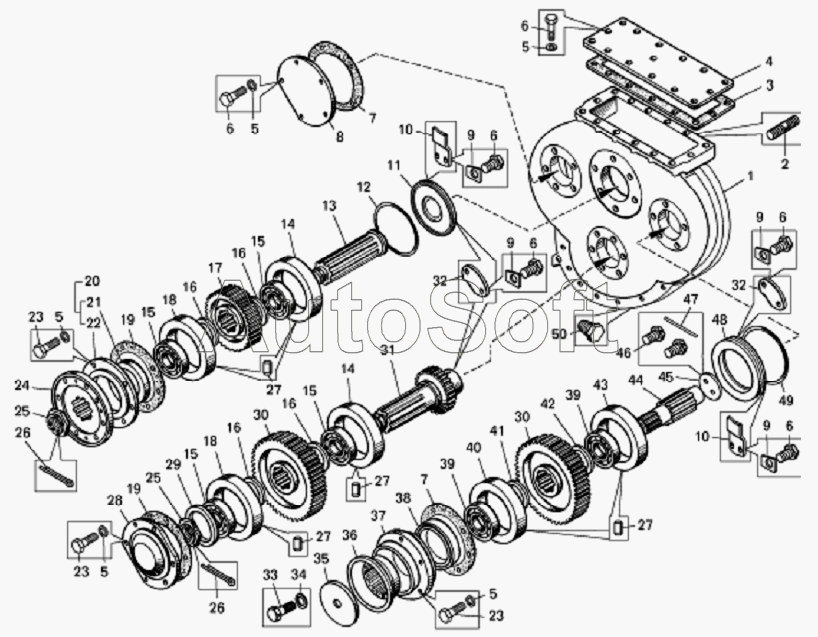

Каталог запасных частей к технике: БелАЗ 7823 (2008). Картер, вал первичный, вал вторичный и вал привода насоса согласующей передачи
39
39
27
27
27
27
28
29
30
30
31
32
32
33
34
35
36
37
38
26
26
40
41
42
43
44
45
46
47
48
49
50
14
14
2
3
4
5
5
5
5
5
6
6
6
6
6
6
7
7
8
9
9
9
9
10
10
11
12
13
1
15
15
15
15
16
16
16
16
17
18
18
19
19
20
21
22
23
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Картер согласующей передачи | |
| 2 | 3***9 | Шпилька | |
| 3 | 7***1 | Прокладка | |
| 4 | 7***0 | Крышка картера | |
| 5 | 2***6 | Шайба | |
| 6 | 2***5 | Болт | |
| 7 | 7***8 | Прокладка | |
| 8 | 7***0 | Крышка | |
| 9 | 3***5 | Пластина | |
| 10 | 7***8 | Скоба крепления подшипника | |
| 11 | 7***0 | Крышка | |
| 12 | 1***6 | Кольцо | |
| 13 | 7***0 | Вал первичный | |
| 14 | 7***0 | Стакан подшипника | |
| 15 | 3***Е | Подшипник | |
| 16 | 7***0 | Втулка распорная | |
| 17 | 7***4 | Шестерня первичного вала | |
| 18 | 5***0 | Стакан | |
| 19 | 5***8 | Прокладка | |
| 20 | 5***0 | Крышка | |
| 21 | 5***5 | Сальник | |
| 22 | 5***1 | Крышка первичного вала | |
| 23 | 2***7 | Болт | |
| 24 | 7***1 | Фланец | |
| 25 | 3***9 | Гайка | |
| 26 | 2***6 | Шплинт | |
| 27 | 3***2 | Штифт | |
| 28 | 7***0 | Крышка | |
| 29 | 7***0 | Кольцо распорное | |
| 30 | 7***5 | Шестерня | |
| 31 | 7***0 | Вал вторичный | |
| 32 | 5***6 | Скоба | |
| 33 | 2***3 | Болт | |
| 34 | 2***9 | Шайба | |
| 35 | 7***2 | Шайба упорная | |
| 36 | 7***0 | Фланец | |
| 37 | 7***1 | Крышка подшипника | |
| 38 | 1***1 | Манжета | |
| 39 | 5***Н | Подшипник | |
| 40 | 7***9 | Стакан | |
| 41 | 7***0 | Кольцо распорное | |
| 42 | 7***0 | Кольцо распорное | |
| 43 | 7***4 | Стакан | |
| 44 | 7***0 | Вал привода насоса | |
| 45 | 7***2 | Шайба упорная | |
| 46 | 3***0 | Болт | |
| 47 | 2***8 | Шплинт-проволока 1.6х100 | |
| 48 | 7***0 | Крышка | |
| 49 | 1***2 | Кольцо | |
| 50 | 2***4 | Пробка |
