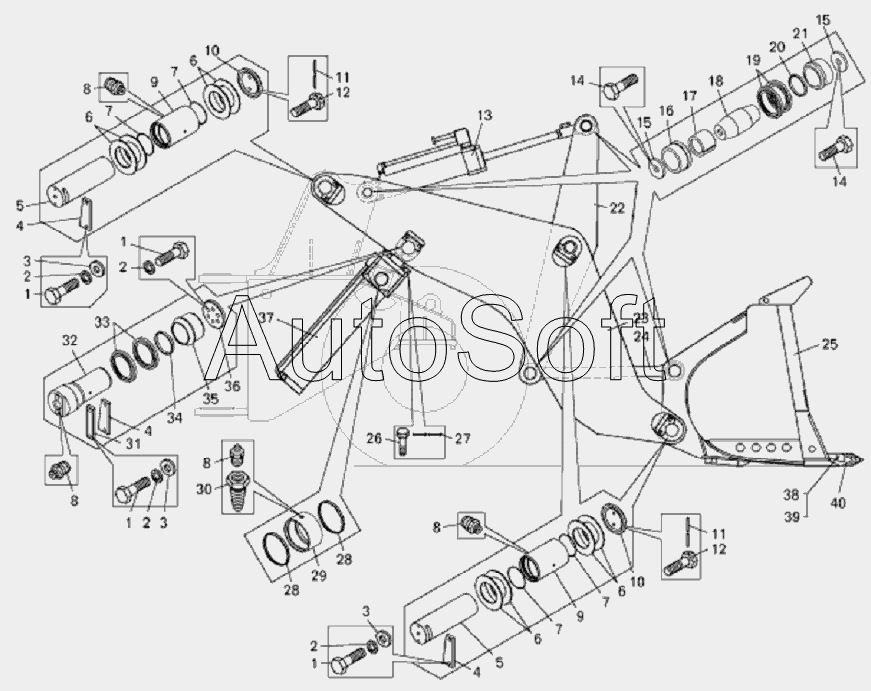

Каталог запасных частей к технике: БелАЗ 7822 (2008). Установка погрузочного оборудования
32
22
23
24
25
26
27
28
28
29
30
31
21
33
34
35
36
37
37
38
39
40
12
12
2
2
2
2
3
3
3
4
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
1
1
1
1
13
13
14
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Болт | |
| 2 | 2***1 | Шайба | |
| 3 | 2***9 | Шайба | |
| 4 | 7***8 | Клин | |
| 5 | 7***2 | Палец | |
| 6 | 7***4 | Шайба | |
| 7 | 1***2 | Кольцо | |
| 8 | 1***р | Масленка | |
| 9 | 7***0 | Втулка | |
| 10 | 7***6 | Крышка | |
| 11 | 2***5 | Шплинт | |
| 12 | 3***2 | Болт 3М16х1,5х45 | |
| 13 | 7***1 | Цилиндр поворота ковша правый | |
| 13 | 7***1 | Цилиндр поворота ковша левый | |
| 14 | 3***2 | Болт | |
| 15 | 7***5 | Пластина прижимная | |
| 16 | 5***4 | Втулка | |
| 17 | 5***8 | Втулка распорная | |
| 18 | 5***8 | Палец | |
| 19 | 7***0 | Сальник | |
| 20 | 7***7 | Кольцо | |
| 21 | 5***5 | Втулка | |
| 22 | 7***0 | Рычаг | |
| 23 | 7***0 | Стрела | |
| 24 | 7***0 | Тяга | |
| 25 | 7***1 | Ковш с каркасом | |
| 26 | 3***5 | Болт М33х170 | |
| 27 | 2***9 | Шплинт | |
| 28 | 7***9 | Чистильщик | |
| 29 | 7***7 | Втулка | |
| 30 | 7***4 | Стопор втулки | |
| 31 | 7***3 | Пластина | |
| 32 | 7***2 | Палец | |
| 33 | 7***0 | Сальник | |
| 34 | 7***6 | Втулка | |
| 35 | 7***4 | Втулка | |
| 36 | 7***3 | Крышка | |
| 37 | 7***0 | Цилиндр подъема стрелы правый | |
| 37 | 7***0 | Цилиндр подъема стрелы левый | |
| 38 | 7***4 | Ось | |
| 39 | 7***9 | Кольцо | |
| 40 | 7***2 | Зуб |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
