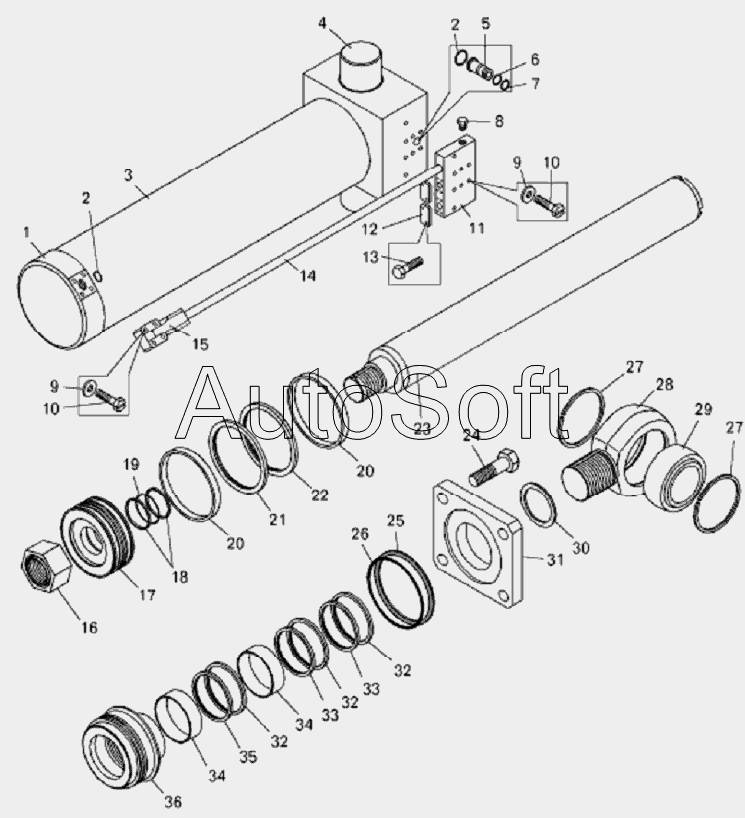

Каталог запасных частей к технике: БелАЗ-7822 (2008). Цилиндр подъема стрелы
1
2
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
32
33
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7822-4613018-10 | 7***0 | Корпус цилиндра правый в сборе | |
| 7822-4613019-10 | 7***0 | Корпус цилиндра левый в сборе | |
| 1 | 7***5 | Крышка цилиндра задняя | |
| 2 | 0***2 | Кольцо | |
| 3 | 7***0 | Корпус цилиндра | |
| 4 | 7***6 | Втулка | |
| 5 | 7***6 | Втулка | |
| 6 | 0***2 | Кольцо | |
| 7 | 7***9 | Кольцо защитное | |
| 8 | 2***5 | Пробка | |
| 9 | 2***6 | Шайба | |
| 10 | 3***6 | Винт М10х45 (34134600) | |
| 11 | 7***6 | Плита левая | |
| 11 | 7***0 | Плита правая | |
| 12 | 7***4 | Пластина | |
| 13 | 2***3 | Болт | |
| 14 | 7***6 | Труба | |
| 15 | 7***2 | Фланец | |
| 16 | 3***4 | Гайка М80 | |
| 17 | 7***4 | Поршень | |
| 18 | 7***8 | Кольцо защитное | |
| 19 | 0***2 | Кольцо | |
| 20 | G***0 | Поршневое опорное кольцо | |
| 21 | P***T | Поршневое уплотнение | |
| 22 | O***7 | Кольцо | |
| 23 | 7***0 | Шток | |
| 24 | 3***7 | Болт М48х110 | |
| 25 | 7***5 | Шайба защитная | |
| 26 | 2***2 | Кольцо | |
| 27 | 6***8 | Кольцо | |
| 28 | 7***5 | Наконечник штока | |
| 29 | Ш***0 | Подшипник шарнирный | |
| 30 | 5***Б | Шайба | |
| 31 | 7***8 | Кольцо ограничительное | |
| 32 | O***7 | Кольцо | |
| 33 | W***T | Грязесъемник | |
| 34 | G***0 | Штоковое опорное кольцо | |
| 35 | R***T | Штоковое уплотнение | |
| 36 | 7***4 | Крышка передняя |
