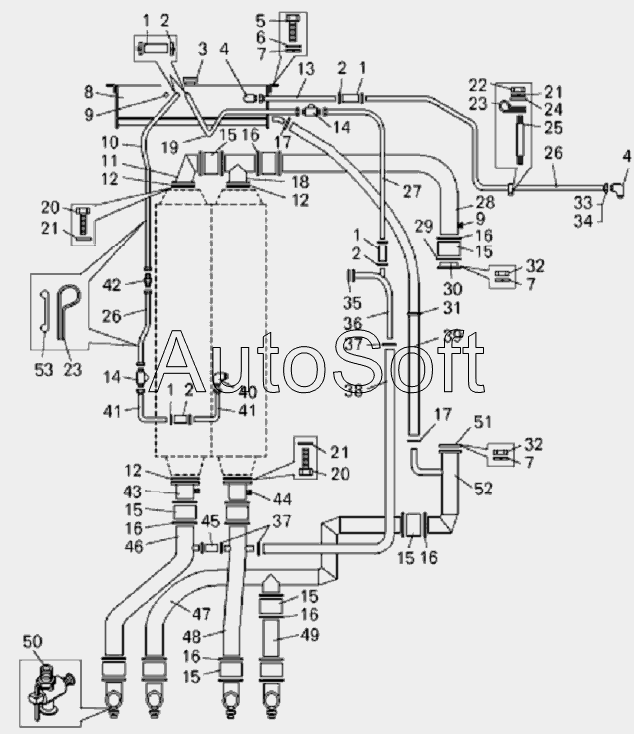

Каталог запасных частей к технике: БелАЗ-7822 (2008). Трубопроводы системы охлаждения погрузчика БелАЗ-7822
1
1
1
1
2
2
2
2
3
4
4
5
6
7
7
7
8
9
9
10
11
12
12
12
13
14
14
15
15
15
15
15
15
16
16
16
16
16
16
17
17
18
19
20
20
21
21
21
22
23
23
24
25
26
26
27
28
29
30
31
32
32
33
34
35
36
37
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Шланг | |
| 2 | 3***4 | Хомут | |
| 3 | 5***0 | Пробка | |
| 4 | 3***5 | Угольник | |
| 5 | 2***9 | Болт | |
| 6 | 2***6 | Шайба | |
| 7 | 2***6 | Шайба | |
| 8 | 7***0 | Бачок расширительный | |
| 9 | 2***1 | Пробка | |
| 10 | 7***2 | Труба | |
| 11 | 7***1 | Патрубок | |
| 12 | 5***2 | Прокладка | |
| 13 | 5***8 | Патрубок | |
| 14 | 3***4 | Тройник | |
| 15 | 5***0 | Шланг | |
| 16 | 5***1 | Хомут | |
| 17 | 7***0 | Хомут | |
| 18 | Т***1 | Переходник верхний | |
| 19 | 7***5 | Труба | |
| 20 | 2***8 | Болт | |
| 21 | 2***5 | Шайба | |
| 22 | 2***0 | Гайка | |
| 23 | 3***2 | Кляммер | |
| 24 | 2***5 | Шайба | |
| 25 | 7***4 | Стержень | |
| 26 | 7***7 | Труба | |
| 27 | 7***4 | Труба | |
| 28 | 7***1 | Труба | |
| 29 | 7***1 | Прокладка | |
| 30 | 7***0 | Патрубок | |
| 31 | 3***5 | Хомут | |
| 32 | 2***7 | Гайка | |
| 33 | 3***2 | Муфта | |
| 34 | 3***0 | Гайка накидная | |
| 35 | 2***6 | Прокладка | |
| 36 | 7***6 | Труба | |
| 37 | 3***4 | Хомут 40 | |
| 38 | 5***1 | Шланг соединительный | |
| 39 | 7***5 | Шланг | |
| 40 | 3***3 | Угольник | |
| 41 | 7***2 | Труба | |
| 42 | 3***0 | Ниппель | |
| 43 | 7***0 | Труба | |
| 44 | 7***0 | Кран | |
| 45 | 5***0 | Шланг сливной | |
| 46 | 7***1 | Труба | |
| 47 | 7***0 | Труба | |
| 48 | 7***0 | Труба | |
| 49 | 7***2 | Труба | |
| 50 | П***7 | Кран | |
| 51 | 7***0 | Прокладка | |
| 52 | 7***5 | Патрубок | |
| 53 | 5***1 | Прокладка |
