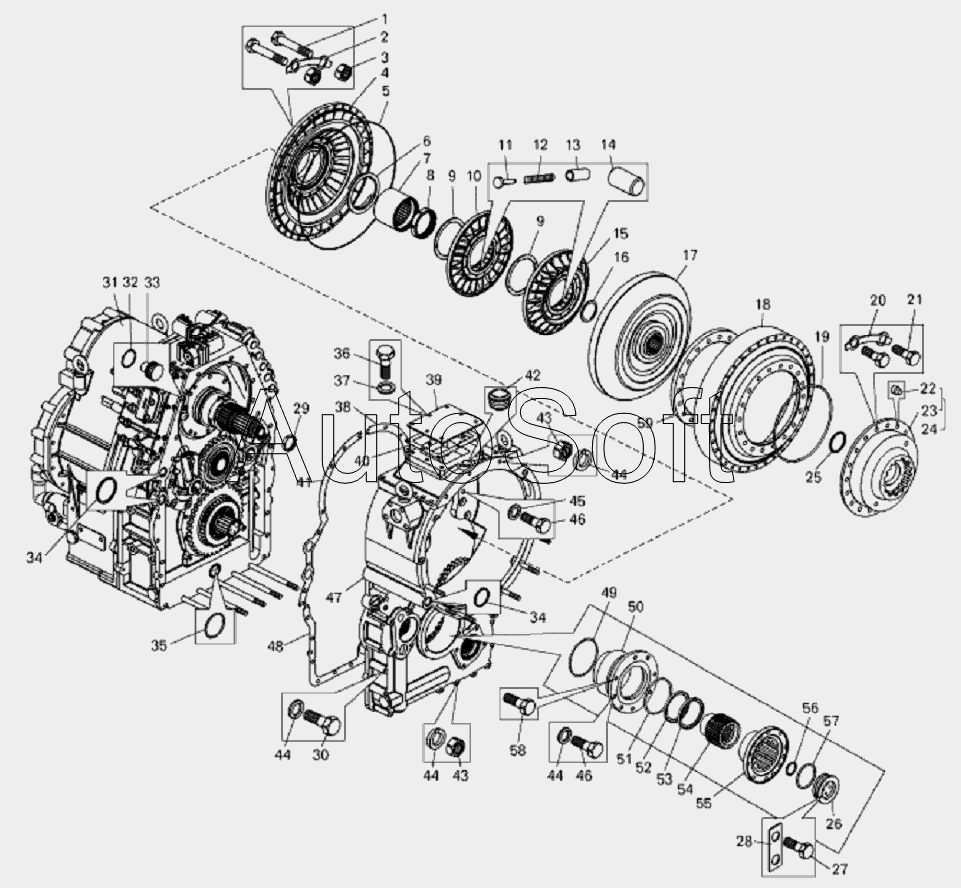

Каталог запасных частей к технике: БелАЗ-7822 (2008). Гидротрансформатор с коробкой передач
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
43
44
44
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Болт | |
| 2 | 5***6 | Пластина стопорная | |
| 3 | 2***2 | Гайка | |
| 4 | 7***0 | Колесо насоса | |
| 5 | 5***1 | Кольцо уплотнительное | |
| 6 | 7***0 | Кольцо | |
| 7 | 7***2 | Ступица реакторов | |
| 8 | 5***2 | Гайка | |
| 9 | 5***8 | Шайба плавающая | |
| 10 | 7***0 | Колесо второго реактора | |
| 11 | 5***7 | Стержень | |
| 12 | 5***5 | Пружина | |
| 13 | 5***6 | Толкатель | |
| 14 | Б***Н | Ролик | |
| 15 | 5***0 | Колесо первого реактора в сборе | |
| 16 | 5***9 | Кольцо | |
| 17 | 7***0 | Колесо турбины | |
| 18 | 7***4 | Кожух | |
| 19 | 2***6 | Кольцо | |
| 20 | 7***8 | Пластина стопорная | |
| 21 | 3***1 | Болт | |
| 22 | 7***6 | Стержень | |
| 23 | 7***4 | Барабан фрикциона | |
| 24 | 7***8 | Барабан фрикциона | |
| 25 | 0***6 | Кольцо | |
| 26 | 7***6 | Шайба | |
| 27 | 3***8 | Болт | |
| 28 | 5***8 | Пластина стопорная | |
| 29 | 3***1 | Гайка | |
| 30 | 3***2 | Болт | |
| 31 | 7***0 | Коробка передач | |
| 32 | 0***6 | Кольцо | |
| 33 | 7***8 | Крышка | |
| 34 | 0***6 | Кольцо | |
| 35 | 0***6 | Кольцо | |
| 36 | 2***5 | Болт | |
| 37 | 2***6 | Шайба | |
| 38 | 7***5 | Прокладка | |
| 39 | 7***2 | Крышка люка | |
| 40 | 7***4 | Прокладка | |
| 41 | 7***6 | Прокладка | |
| 42 | 2***2 | Пробка | |
| 43 | 2***4 | Гайка | |
| 44 | 2***7 | Шайба | |
| 45 | 3***3 | Шайба | |
| 46 | 2***0 | Болт | |
| 47 | 7***0 | Картер гидротрансформатора | |
| 48 | 7***7 | Прокладка | |
| 49 | 1***6 | Кольцо | |
| 50 | 7***2 | Крышка | |
| 51 | 7***8 | Кольцо | |
| 52 | 1***3 | Манжета | |
| 53 | 5***2 | Сальник | |
| 54 | Т***9 | Втулка | |
| 55 | Т***1 | Фланец | |
| 56 | 0***6 | Кольцо | |
| 57 | 0***6 | Кольцо | |
| 58 | 3***0 | Болт | |
| 59 | 7***8 | Втулка |
