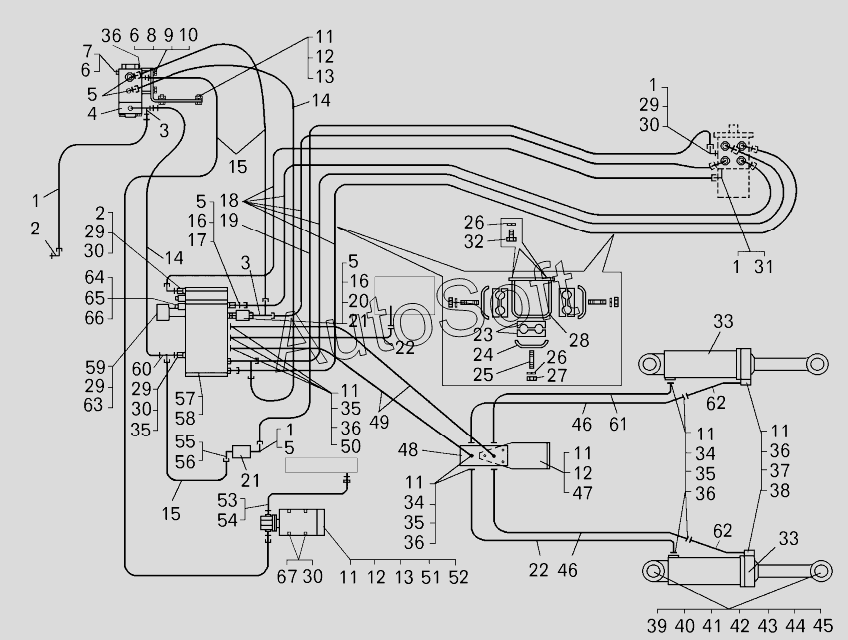

Каталог запасных частей к технике: БелАЗ-7822 (2011). Установка трубопроводов рулевого управления
/97.gif)
1
1
1
1
2
2
3
3
4
5
5
5
5
6
6
7
8
9
10
11
11
11
11
11
11
11
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
21
22
22
23
24
25
26
26
27
28
29
29
29
29
30
30
30
30
31
32
33
33
34
34
35
35
35
35
36
36
36
36
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Рукав высокого давления | |
| 2 | 3***5 | Угольник (459981645) | |
| 3 | 3***3 | Тройник | |
| 4 | 7***0 | Клапан-регулятор | |
| 5 | 3***6 | Ниппель | |
| 6 | 2***5 | Шайба | |
| 7 | 2***9 | Болт М8х66 | |
| 8 | 7***2 | Кронштейн | |
| 9 | 2***4 | Болт | |
| 10 | 7***4 | Фланец | |
| 11 | 2***6 | Шайба | |
| 12 | 2***7 | Болт | |
| 13 | 2***2 | Гайка | |
| 14 | 7***0 | Рукав высокого давления | |
| 15 | 7***6 | Рукав высокого давления | |
| 16 | 5***2 | Прокладка | |
| 17 | 7***3 | Удлинитель | |
| 18 | 7***4 | Рукав высокого давления | |
| 19 | 7***0 | Рукав высокого давления | |
| 20 | 7***2 | Переходник | |
| 21 | 5***0 | Фильтр | |
| 22 | 7***0 | Рукав высокого давления | |
| 23 | 7***8 | Вкладыш | |
| 24 | 7***4 | Пластина | |
| 25 | 3***2 | Шпилька М6х35 | |
| 26 | 2***4 | Шайба | |
| 27 | 2***8 | Гайка | |
| 28 | 7***0 | Кронштейн | |
| 29 | 5***4 | Прокладка | |
| 30 | 7***2 | Удлинитель | |
| 31 | 0***2 | Кольцо | |
| 32 | 2***8 | Болт | |
| 33 | 7***0 | Цилиндр поворота | |
| 34 | 3***7 | Винт М10х35 (0034131700) | |
| 35 | 7***7 | Прижим | |
| 36 | 0***2 | Кольцо | |
| 37 | 2***0 | Болт М10х55 | |
| 38 | 7***1 | Труба | |
| 39 | 5***2 | Сальник | |
| 40 | 7***0 | Палец | |
| 41 | 7***4 | Втулка распорная | |
| 42 | 7***6 | Пластина стопорная | |
| 43 | 1***р | Масленка | |
| 44 | 2***7 | Болт | |
| 45 | 2***8 | Шайба | |
| 46 | 7***0 | Рукав высокого давления | |
| 47 | 7***7 | Кронштейн | |
| 48 | 7***2 | Плита соединительная | |
| 49 | 7***0 | Рукав высокого давления | |
| 50 | 7***4 | Винт 3/8-16UNC | |
| 51 | 7***0 | Электродвигатель дублирующего привода с насосом | |
| 52 | 2***9 | Шайба | |
| 53 | 5***4 | Рукав всасывающий | |
| 54 | T***1 | Хомут | |
| 55 | 2***1 | Пробка | |
| 56 | 3***6 | Угольник | |
| 57 | 7***0 | Кронштейн | |
| 58 | O***5 | Усилитель потока | |
| 59 | 7***7 | Удлинитель | |
| 60 | 3***6 | Тройник | |
| 61 | 7***0 | Рукав высокого давления | |
| 62 | 7***1 | Труба | |
| 63 | 0***1 | Реле давления | |
| 64 | 7***6 | Прижим | |
| 65 | 7***5 | Винт 7/16-14UNC | |
| 66 | 2***7 | Шайба | |
| 67 | 7***5 | Стяжка электродвигателя |
