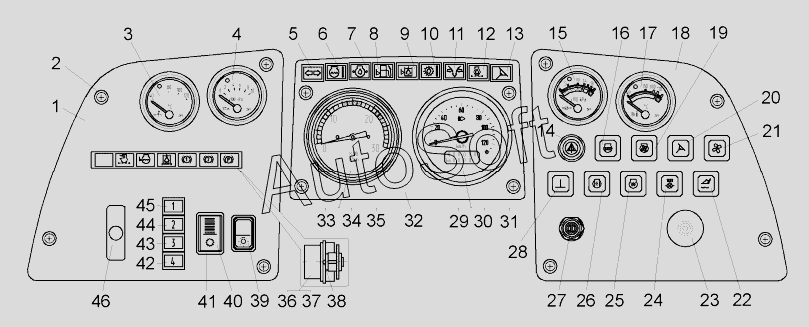

Каталог запасных частей к технике: БелАЗ-7822 (2011). Панель приборов погрузчика БелАЗ 7822
/126.gif)
1
2
3
4
5
5
5
6
6
6
7
7
7
8
8
8
9
10
10
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
35
35
36
37
38
39
40
41
42
42
42
43
43
43
44
44
44
45
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Панель приборов левая | |
| 2 | Е***1 | Винт М6х20 | |
| 3 | Э***М | Указатель | |
| 4 | Э***4 | Указатель | |
| 5 | 2***7 | Контрольная лампа | |
| 5 | 2***7 | Лампа контрольная | |
| 6 | 2***5 | Лампа контрольная | |
| 6 | 7***4 | Контрольная лампа аварийной температуры | |
| 7 | 2***6 | Лампа контрольная | |
| 7 | 7***4 | Контрольная лампа аварийного давления масла | |
| 8 | 2***2 | Лампа контрольная | |
| 8 | 7***5 | Контрольная лампа резервного уровня топлива | |
| 9 | 6***8 | Фонарь контрольной лампы | |
| 10 | 2***1 | Лампа контрольная | |
| 10 | 7***0 | Контрольная лампа аварийной температуры масла | |
| 11 | 2***3 | Лампа контрольная | |
| 11 | 7***1 | Контрольная лампа аварийного давления воздуха | |
| 12 | 2***8 | Лампа контрольная | |
| 12 | 7***3 | Контрольная лампа засорения масляного фильтра ДВС | |
| 13 | 7***2 | Контрольная лампа дублирующего привода руля | |
| 14 | 3***М | Выключатель аварийной сигнализации | |
| 15 | Э***4 | Указатель | |
| 16 | 7***2 | Выключатель останова двигателя | |
| 17 | Э***5 | Указатель | |
| 18 | 7***0 | Панель приборов правая | |
| 19 | 7***2 | Выключатель вентилятора двигателя | |
| 20 | 7***0 | Выключатель дублирующего привода руля | |
| 21 | 6***1 | Выключатель вентилятора обдува | |
| 22 | 7***4 | Выключатель плавающего положения ковша | |
| 23 | С***1 | Сигнализатор аварийный | |
| 24 | 7***7 | Выключатель проверки ламп | |
| 25 | 6***4 | Выключатель ЭФУ | |
| 26 | 7***5 | Выключатель жалюзи двигателя | |
| 27 | В***6 | Замок-выключатель | |
| 28 | 7***8 | Выключатель массы | |
| 29 | 8***2 | Прибор показывающий спидометра | |
| 29 | П***П | Прибор | |
| 30 | 8***2 | Крышка разъема | |
| 31 | Т***4 | Винт | |
| 32 | 7***0 | Панель приборов средняя | |
| 33 | А***1 | Лампа | |
| 34 | 2***Л | Тахометр | |
| 35 | 5***6 | Патрон лампы | |
| 35 | Л***9 | Патрон лампы | |
| 36 | Б***4 | Блок контрольных ламп | |
| 37 | И***0 | Планка | |
| 38 | 2***1 | Винт | |
| 39 | 0***2 | Переключатель | |
| 40 | 7***2 | Переключатель пульта ГМП | |
| 41 | 5***5 | Рамка выключателя | |
| 42 | 2***8 | Лампа контрольная | |
| 42 | 7***6 | Фонарь контрольной лампы | |
| 43 | 2***7 | Лампа контрольная | |
| 43 | 7***3 | Фонарь контрольной лампы | |
| 44 | 2***5 | Лампа контрольная | |
| 44 | 7***5 | Фонарь контрольной лампы | |
| 45 | 2***6 | Лампа контрольная | |
| 45 | 7***4 | Фонарь контрольной лампы | |
| 46 | П***Л | Пульт управления |
