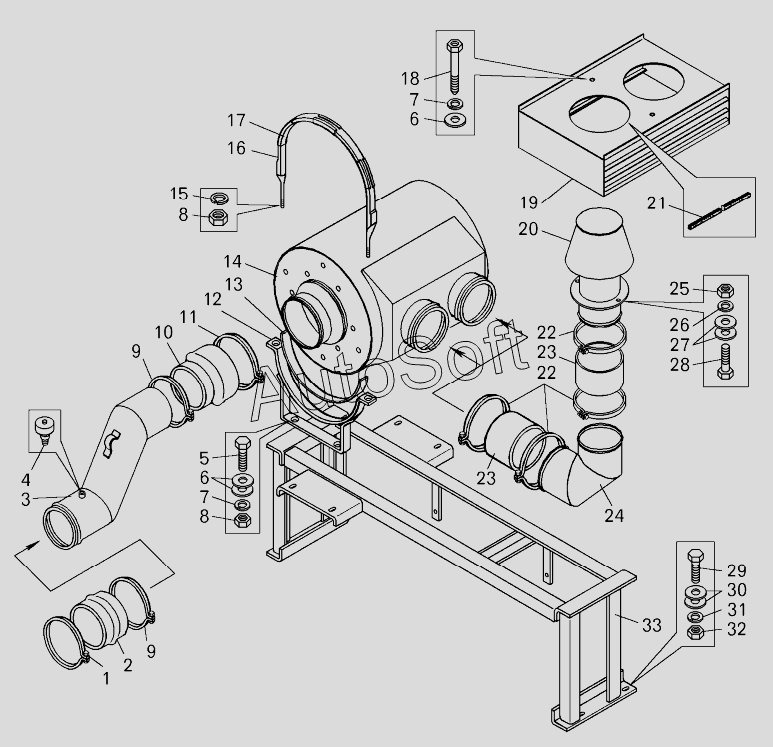

Каталог запасных частей к технике: БелАЗ-7822 (2011). Установка воздушного фильтра на погрузчике БелАЗ-78221
/6.gif)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Хомут | |
| 2 | 3***4 | Шланг d.140 | |
| 3 | 7***0 | Трубопровод | |
| 4 | Д***5 | Датчик засоренности воздушных фильтров | |
| 5 | 2***9 | Болт | |
| 6 | 2***6 | Шайба | |
| 7 | 2***6 | Шайба | |
| 8 | 2***2 | Гайка | |
| 9 | 1***6 | Хомут d.165 | |
| 10 | 3***7 | Шланг d.152 | |
| 11 | 1***5 | Хомут | |
| 12 | 7***0 | Кронштейн | |
| 13 | 7***1 | Прокладка | |
| 14 | 7***0 | Фильтр воздушный | |
| 15 | 2***6 | Шайба | |
| 16 | 7***0 | Хомут | |
| 17 | 5***8 | Прокладка | |
| 18 | 7***0 | Держатель | |
| 19 | 7***0 | Воздухозаборник | |
| 20 | 7***0 | Моноциклон | |
| 21 | 7***4 | Вкладыш уплотнителя | |
| 22 | 7***0 | Хомут | |
| 23 | 7***9 | Шланг | |
| 24 | 7***2 | Трубопровод | |
| 25 | 2***0 | Гайка | |
| 26 | 2***5 | Шайба | |
| 27 | 2***5 | Шайба | |
| 28 | 2***8 | Болт | |
| 29 | 2***3 | Болт | |
| 30 | 2***7 | Шайба | |
| 31 | 2***7 | Шайба | |
| 32 | 2***4 | Гайка | |
| 33 | 7***0 | Кронштейн |
