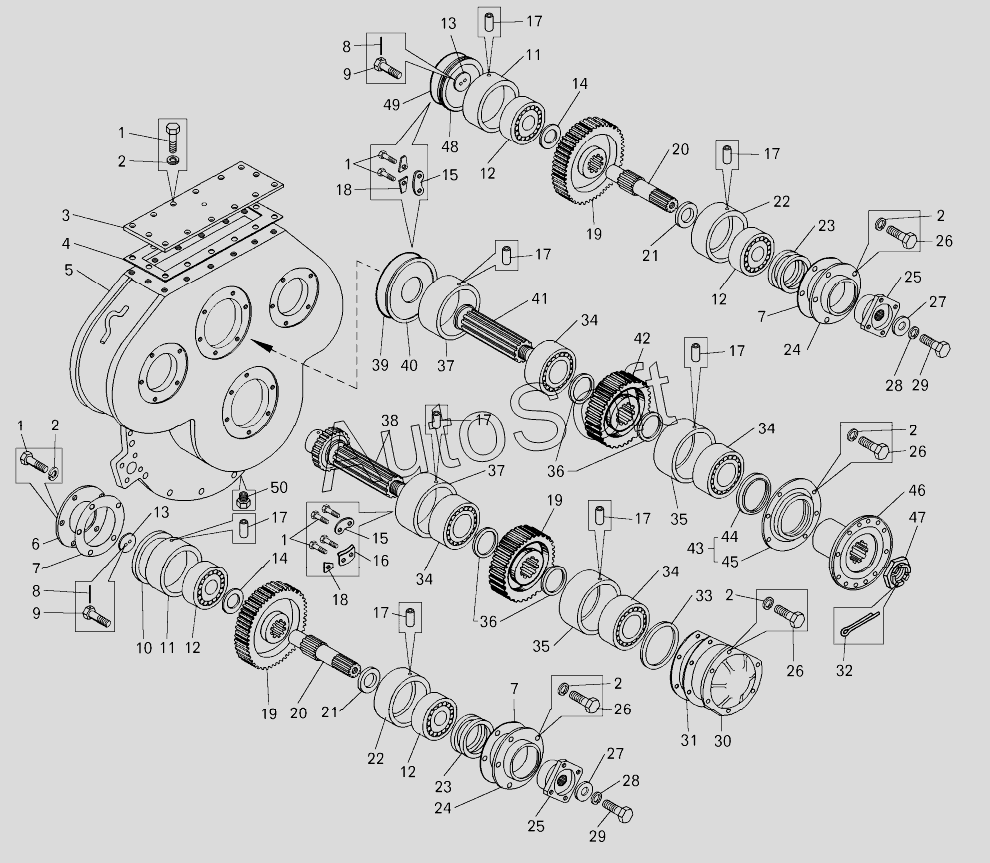

Каталог запасных частей к технике: БелАЗ 7822 (2011). Согласующая передача
/32.gif)
39
27
27
28
28
29
29
30
31
32
33
34
34
34
34
35
35
36
36
37
37
38
26
26
26
26
40
41
42
43
44
45
46
47
48
49
50
14
14
2
2
2
2
2
2
3
4
5
6
7
7
7
8
8
9
9
10
11
11
12
12
12
12
13
13
1
1
1
1
15
15
16
17
17
17
17
17
17
17
17
18
18
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Болт | |
| 2 | 2***6 | Шайба | |
| 3 | 7***0 | Крышка картера | |
| 4 | 7***1 | Прокладка | |
| 5 | 7***0 | Картер согласующей передачи | |
| 6 | 7***0 | Крышка | |
| 7 | 7***8 | Прокладка | |
| 8 | 2***8 | Шплинт-проволока 1.6х100 | |
| 9 | 3***0 | Болт | |
| 10 | 7***0 | Втулка | |
| 11 | 7***4 | Стакан | |
| 12 | 5***Н | Подшипник | |
| 13 | 7***2 | Шайба упорная | |
| 14 | 7***0 | Кольцо распорное | |
| 15 | 5***6 | Скоба | |
| 16 | 7***8 | Скоба крепления подшипника | |
| 17 | 3***2 | Штифт | |
| 18 | 3***5 | Пластина | |
| 19 | 7***5 | Шестерня | |
| 20 | 7***0 | Вал привода насоса | |
| 21 | 7***0 | Кольцо распорное | |
| 22 | 7***9 | Стакан | |
| 23 | 1***1 | Манжета | |
| 24 | 7***1 | Крышка подшипника | |
| 25 | 7***0 | Фланец | |
| 26 | 2***7 | Болт | |
| 27 | 7***2 | Шайба упорная | |
| 28 | 2***9 | Шайба | |
| 29 | 2***3 | Болт | |
| 30 | 7***0 | Крышка | |
| 31 | 5***8 | Прокладка | |
| 32 | 2***6 | Шплинт | |
| 33 | 7***0 | Кольцо распорное | |
| 34 | 3***Е | Подшипник | |
| 35 | 5***0 | Стакан | |
| 36 | 7***0 | Втулка распорная | |
| 37 | 7***0 | Стакан подшипника | |
| 38 | 7***0 | Вал вторичный | |
| 39 | 1***6 | Кольцо | |
| 40 | 7***0 | Крышка | |
| 41 | 7***0 | Вал первичный | |
| 42 | 7***4 | Шестерня первичного вала | |
| 43 | 5***0 | Крышка | |
| 44 | 5***5 | Сальник | |
| 45 | 5***1 | Крышка первичного вала | |
| 46 | 7***1 | Фланец | |
| 47 | 3***9 | Гайка | |
| 48 | 7***0 | Крышка | |
| 49 | 1***2 | Кольцо | |
| 50 | 2***4 | Пробка |
