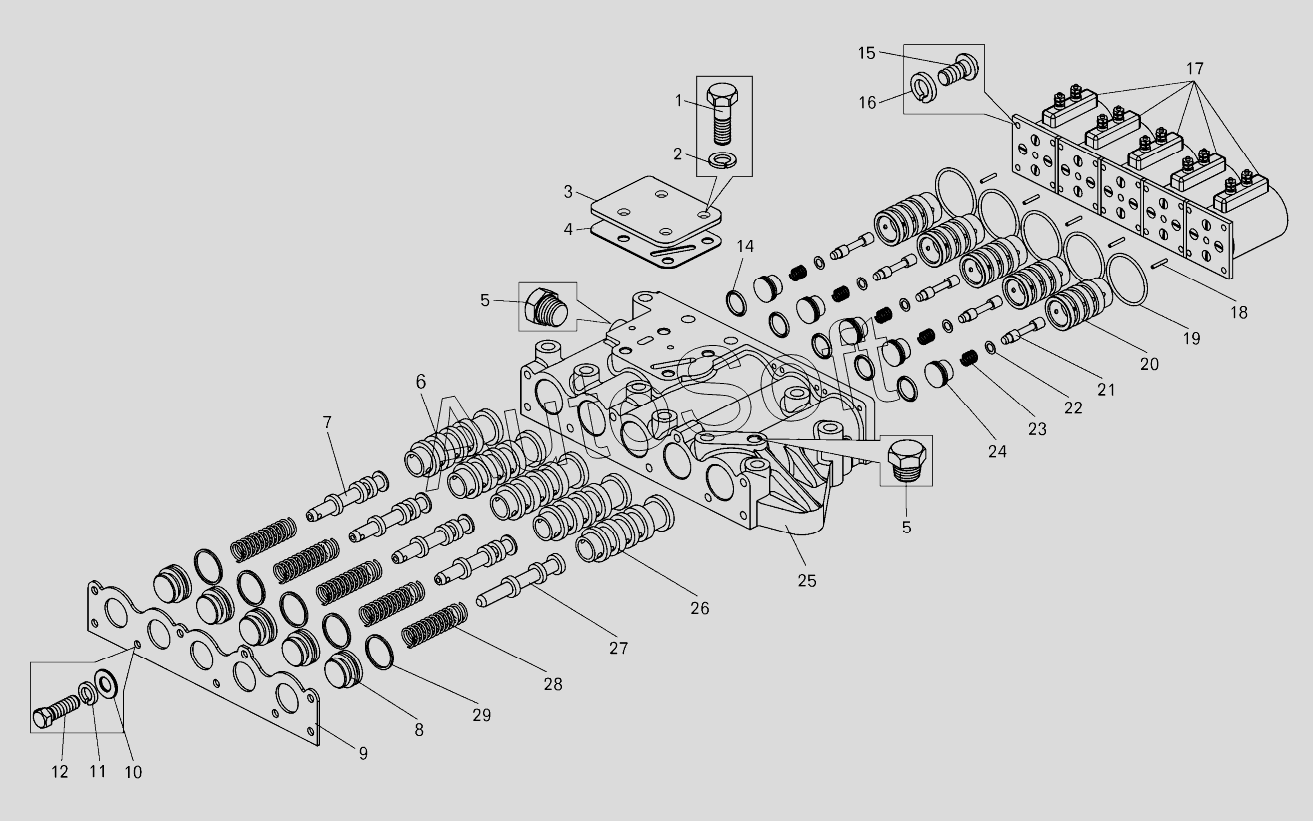

Каталог запасных частей к технике: БелАЗ-7822 (2011). Механизм управления гидромеханической передачей
/56.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт | |
| 2 | 2***6 | Шайба | |
| 3 | 7***8 | Крышка | |
| 4 | 7***0 | Прокладка | |
| 5 | 2***1 | Пробка | |
| 6 | 7***2 | Гильза | |
| 7 | 7***4 | Золотник механизма управления | |
| 8 | 7***4 | Крышка | |
| 9 | 7***6 | Пластина | |
| 10 | 2***5 | Шайба | |
| 11 | 2***5 | Шайба | |
| 12 | 2***6 | Болт | |
| 13 | 0***6 | Кольцо | |
| 14 | 0***6 | Кольцо | |
| 15 | 2***0 | Винт | |
| 16 | 2***3 | Шайба | |
| 17 | 5***1 | Электромагнит в сборе | |
| 18 | 5***0 | Толкатель | |
| 19 | 0***6 | Кольцо | |
| 20 | 7***2 | Гильза пилота | |
| 21 | 7***4 | Золотник | |
| 22 | 5***2 | Шайба | |
| 23 | 5***- | Пружина | |
| 24 | 7***6 | Крышка | |
| 25 | 7***0 | Корпус | |
| 26 | 7***6 | Гильза диапазонных фрикционов | |
| 27 | 7***8 | Золотник | |
| 28 | 7***2 | Пружина |
